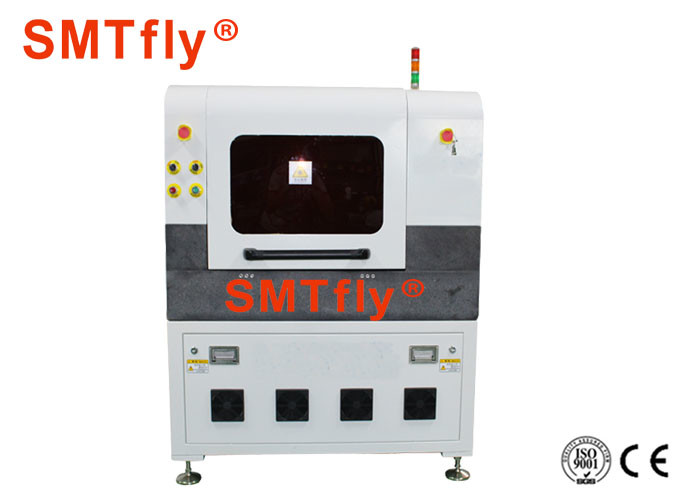

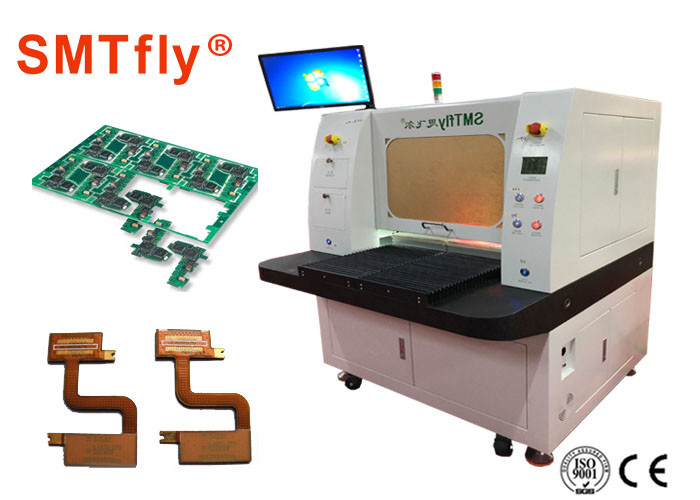

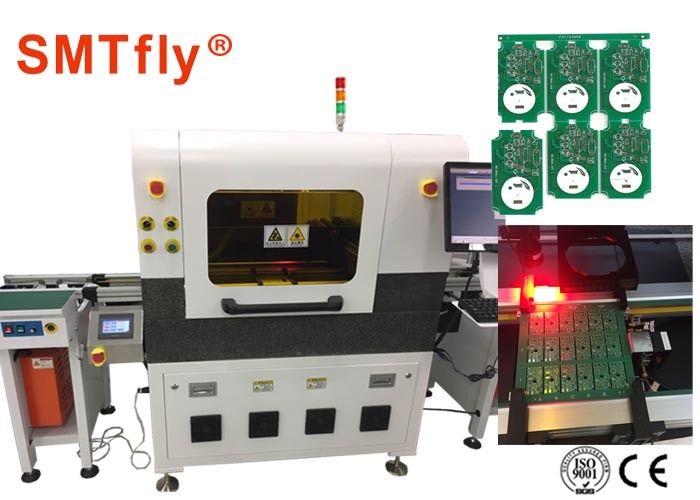

Bộ phân tách PCB bằng laser UV 17W để cắt chính xác các đường viền phức tạp
Các máy và hệ thống laser khử khí PCB đã trở nên phổ biến trong những năm gần đây.Quá trình khử tín hiệu / phân cực cơ học được thực hiện với các phương pháp định tuyến, cắt khuôn và cắt rãnh.Tuy nhiên, khi các tấm ván trở nên nhỏ hơn, mỏng hơn, linh hoạt và phức tạp hơn, các phương pháp đó thậm chí còn tạo ra ứng suất cơ học phóng đại hơn cho các bộ phận.Những tấm ván lớn có nền nặng hấp thụ những ứng suất này tốt hơn, trong khi những phương pháp này được sử dụng trên những tấm ván ngày càng co ngót và phức tạp có thể dẫn đến vỡ.Điều này mang lại thông lượng thấp hơn, cùng với chi phí bổ sung của công cụ và loại bỏ chất thải liên quan đến các phương pháp cơ học.

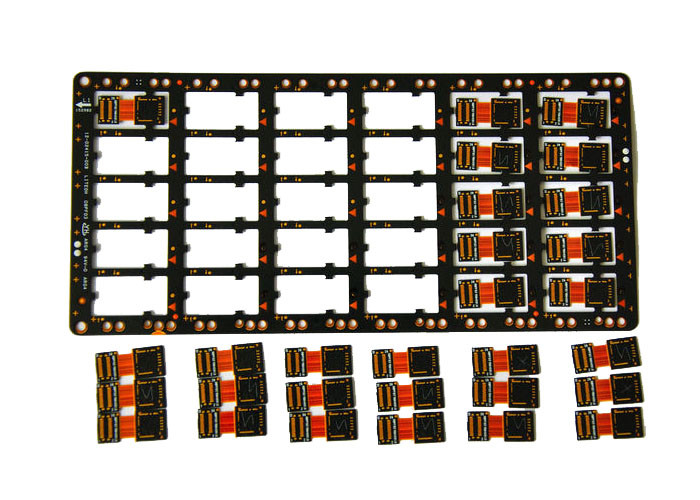

Ngày càng nhiều, các mạch linh hoạt được tìm thấy trong ngành công nghiệp PCB, và chúng cũng tạo ra những thách thức đối với các phương pháp cũ.Các hệ thống tinh tế nằm trên các bo mạch này và các phương pháp không dùng tia laser phải vật lộn để cắt chúng mà không làm hỏng mạch điện nhạy cảm.Cần phải có một phương pháp khử khí không tiếp xúc và tia laser cung cấp một phương pháp xác định cực chính xác cao mà không có bất kỳ nguy cơ gây hại nào cho chúng, bất kể chất nền là gì.
Sự chỉ rõ
| Lớp laze | 1 |
| Tối đakhu vực làm việc (X x Y x Z) | 300 mm x 300 mm x 11 mm |
| Tối đavùng nhận dạng (X x Y) | 300 mm x 300 mm |
| Tối đakích thước vật liệu (X x Y) | 350 mm x 350 mm |
| Định dạng đầu vào dữ liệu | Gerber, X-Gerber, DXF, HPGL, |
| Tối đacấu trúc tốc độ | Phụ thuộc vào ứng dụng |
| Định vị chính xác | ± 25 μm (1 Mil) |
| Đường kính của chùm tia laze hội tụ | 20 μm (0,8 Mil) |
| Bước sóng laser | 355 nm |
| Kích thước hệ thống (W x H x D) | 1000mm * 940mm * 1520 mm |
| Cân nặng | ~ 450 kg (990 lbs) |
| Điều kiện hoạt động | |
| Nguồn cấp | 230 VAC, 50-60 Hz, 3 kVA |
| Làm mát | Làm mát bằng không khí (làm mát bằng nước bên trong) |
| Nhiệt độ môi trường xung quanh | 22 ° C ± 2 ° C @ ± 25 μm / 22 ° C ± 6 ° C @ ± 50 μm (71,6 ° F ± 3,6 ° F @ 1 Mil / 71,6 ° F ± 10,8 ° F @ 2 Mil) |
| Độ ẩm | <60% (không ngưng tụ) |
| Truy cập bắt buộc | Bộ xả |
Tại sao là chúng tôi
1.Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài.
Các kỹ sư có thể được cử đến các quốc gia tự do để đào tạo về máy móc và hỗ trợ kỹ thuật.
2. Một năm bảo hành cho các máy ngoại trừ phụ kiện.
Kết cấu khung chắc chắn và các lưỡi thép Nhật Bản đã được khách hàng trong và ngoài nước đánh giá tốt và công nhận.Chúng tôi cung cấp các bộ phận để thay thế theo bảo hành miễn phí, khách hàng chỉ cần chịu phí vận chuyển.
3..Dịch vụ khách hàng hiệu quả.
Tất cả chúng ta cùng nhau mạnh mẽ và khôn ngoan hơn bất kỳ ai trong chúng ta.Để thành công, chúng ta phải đảm nhận trách nhiệm, hợp tác với các cộng sự và các phòng ban, phối hợp hiệu quả với nhau, thúc đẩy sự đam mê và tham gia vào quá trình ra quyết định.Để khách hàng có thể tiếp cận và trả lời nhanh chóng để giải quyết vấn đề của họ và tạo ra giá trị cho khách hàng
4. Kỹ thuật trưởng thành & tiền thân để chế biến máy móc chất lượng cao.
Là nhà máy sản xuất lớn nhất ở Nam Trung Quốc, chúng tôi có 12 năm kinh nghiệm về máy tách PCB và máy hàn.máy định tuyến pcb
Đội ngũ R&D của chúng tôi liên tục nâng cấp các máy móc hiện có để đáp ứng xu hướng phát triển của thị trường
Phê duyệt CE
