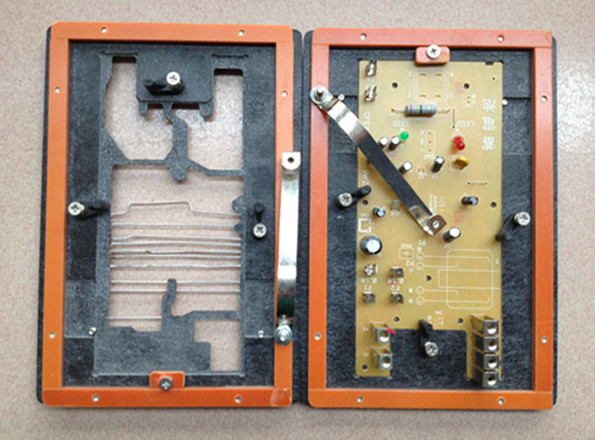

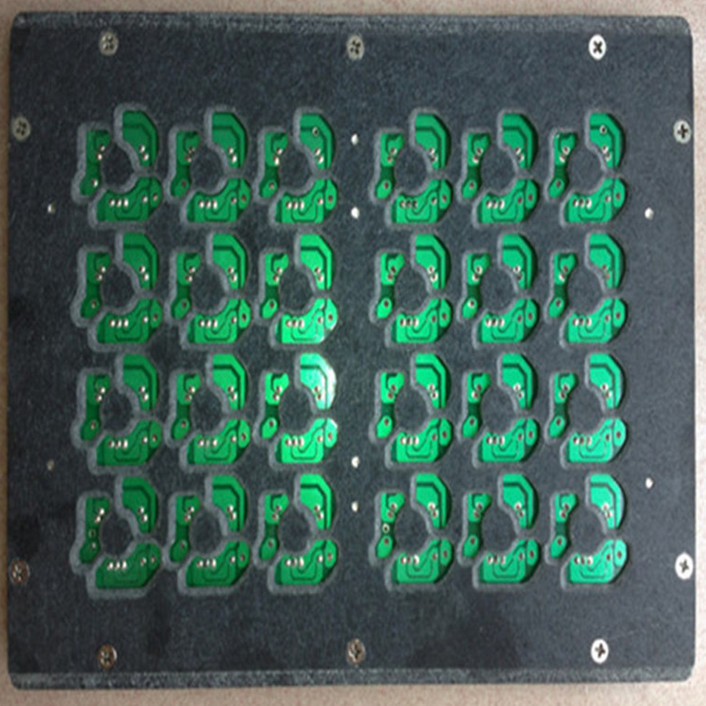

| Mô hình | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Cấp | Tiêu chuẩn | Chống tĩnh điện | Chống tĩnh điện (Quang học) |
| Màu sắc | Màu xanh da trời | Đen | Màu xám |
| Mật độ (g / mm3) | 1,85 | 1,85 | 1,85 |
| Hoạt động tiêu chuẩn | 260 | 260 | 260 |
| Nhiệt độ hoạt động tối đa (C) | 350 | 350 | 350 |
| Kích thước tấm (mm) | 2440 × 1220 | 2440 × 1220 | 2440 × 1220 |
| Độ dày / trọng lượng (mm / kg) | 3/17, 4/22 | 28/5, 6/33, 8/44 | 10/55, 12/66 |

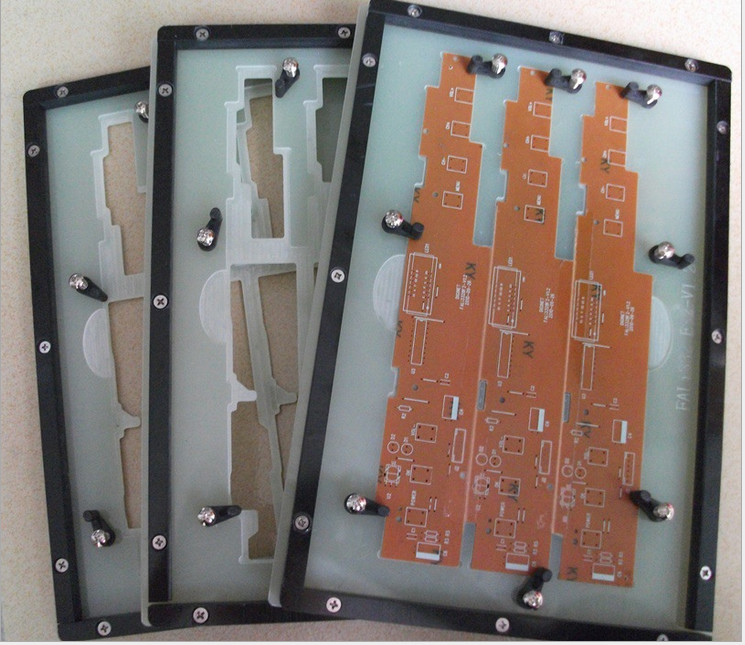

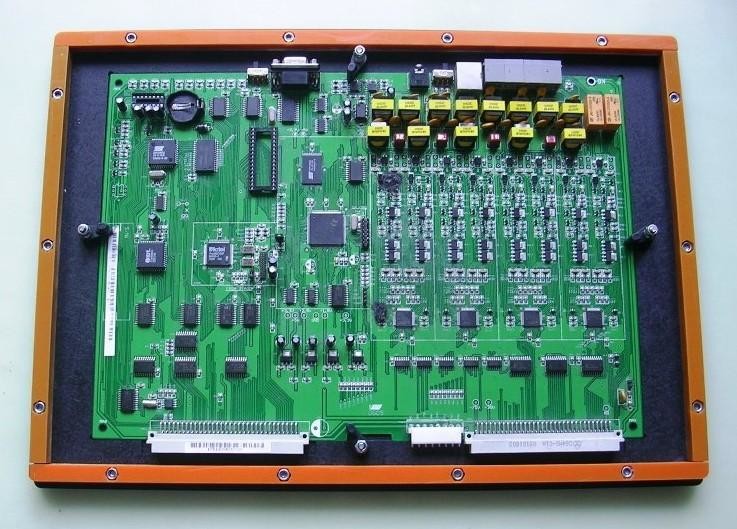

Được hầu hết khách hàng của chúng tôi sử dụng vì một số ưu điểm:
1. Định vị nhanh hơn trên dây chuyền sản xuất
2. Chi phí thấp do thiếu các thanh gia cố
3. Lượng hàng dự trữ tốt hơn
4. Năng suất tốt hơn với loại bảng khác nhau trên dây chuyền sản xuất
Công nghệ gắn kết bề mặt (SMT) là yếu tố hàng đầu thúc đẩy mật độ mạch cao hơn trên mỗi inch vuông trên PCB.Việc gắn trực tiếp các thành phần và thiết bị lên bề mặt của bảng mạch đã cho phép các sản phẩm hoạt động với tốc độ mạch cao hơn nhiều, mật độ mạch lớn hơn cho phép và yêu cầu ít kết nối bên ngoài hơn.Những tiến bộ này đã làm giảm đáng kể chi phí, cải thiện hiệu suất và độ tin cậy của sản phẩm.Tuy nhiên, những lợi ích này không đến nếu không có thách thức của chúng.In keo hàn trên các kích thước miếng đệm nhỏ hơn, đặt các thành phần nhỏ hơn và lắp ráp lại toàn bộ cụm với các loại vật liệu và lớp hoàn thiện đầu cuối khác nhau chỉ là một vài thách thức kỹ thuật mà các kỹ sư quy trình phải đối mặt hàng ngày.
Ước tính này có thể được thực hiện theo ba cách
Nếu có sẵn PCB (tốt nhất là được phổ biến) - các kỹ sư bán hàng của chúng tôi có thể nhanh chóng đánh giá bo mạch của bạn.
Nếu có sẵn dữ liệu thiết kế PCB, chúng tôi sẽ xử lý, phân tích và đánh giá từ xa.
Bạn có thể làm điều đó bằng cách sử dụng các quy tắc được trình bày bên dưới - khách hàng của chúng tôi nhanh chóng nhận thấy rằng hai phương pháp trên là dễ dàng nhất.
Gerber, Excellon và các dữ liệu khác được yêu cầu
Đánh giá giải phóng mặt bằng của Pin Land đến SMT
Hai hình dưới đây cho thấy một phần của CSWSC ở dạng mặt bằng và mặt cắt.Hình bên phải cho thấy khoảng trống nhiều hơn
được yêu cầu khi hướng đầu nối vuông góc với sóng.
Các thành phần PTH Nằm song song với hướng qua sóng
Khe hở cần thiết giữa đất ghim và miếng đệm SMT có thể được thực hiện khá
nhỏ, vì chất hàn không phải chảy "dưới" các túi linh kiện.
Ý nghĩa thiết kế PCB - cho các nhà thiết kế bo mạch - hoặc đáp ứng
Chúng tôi thường được khách hàng kêu gọi để giúp xác định các cơ hội phục hồi thiết kế.
Chúng tôi sẽ xác định các khu vực có vấn đề trong bo mạch và đề xuất các chuyển động phù hợp của các thành phần.(Lý tưởng nhất là trước khi PCB được chế tạo)
Tuy nhiên, đối với các nhà thiết kế bảng đọc này, bạn có thể nhớ bốn "quy tắc" khác (để cạnh tranh với hàng trăm quy tắc khác, bạn phải có nổi
xung quanh trong đầu của bạn).
Giữ các thành phần SMT lớn (chiều cao) cách xa khu vực PTH.
Để các khu vực đầu và cuối xung quanh các thành phần PTH càng rõ ràng càng tốt.
KHÔNG đặt bất kỳ thành phần SMT nào trong phạm vi 3mm (0,12 ") của bất kỳ thành phần PTH nào.
ĐỪNG đặt tất cả các thành phần PTH thẳng hàng dọc theo một cạnh của bảng - hãy để lại một số khoảng trống để cho phép chúng tôi hỗ trợ mặt nạ ở giữa bảng.
