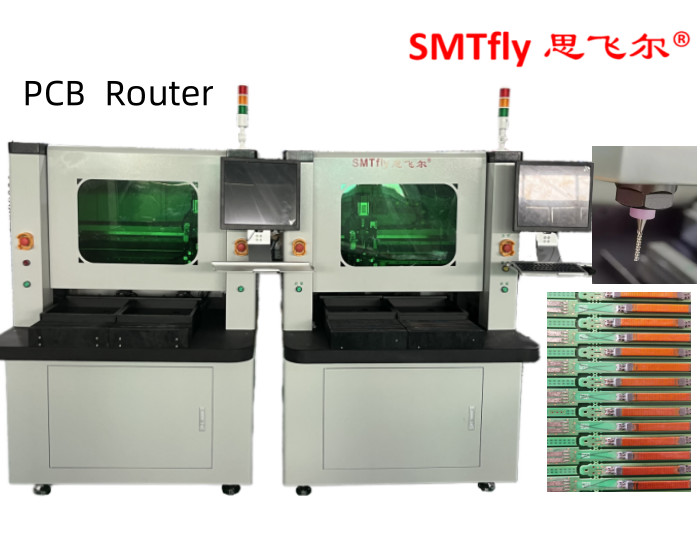

Bộ định tuyến phân tách PCB được bảo hành 12 tháng và đào tạo ở nước ngoài
1. PCBTách biệtTính năng của bộ định tuyến
Hình ảnh phóng to 1.X10 giúp lập trình dễ dàng hơn và tăng độ chính xác của cài đặt điểm.
2. Hai bàn trượt cung cấp chuyển động vào và ra đồng thời để giảm thời gian kéo để có năng suất tốt hơn.
Hệ thống bù trừ 3.AUTO MARK. Hình ảnh CD có thể kiểm tra & mô phỏng đường dẫn hoặc định tuyến để giảm những sai sót không cần thiết trước khi cắt.
4. Có hệ thống kiểm tra thời gian sống của bit định tuyến và hệ thống cảnh báo để nhắc người vận hành thay đổi bit định tuyến khi kết thúc quá trình cắt 120M.Và định tuyến bit đầu tiên 2mm cắt điểm phay đầu tiên, 2mm giữa cắt điểm phay thứ hai, 2mm cuối cùng cắt điểm phay thứ ba để tăng tuổi thọ của nó.
5. Hình ảnh CCD có thể kiểm tra và mô phỏng đường dẫn hoặc định tuyến để giảm những sai sót không cần thiết trước khi cắt.
2. Bộ định tuyến tách rời PCB Thuận lợi
1. Sử dụng thiết bị trượt đôi vào vị trí, giảm thời gian chờ cắt, tăng năng lực sản xuất.
2. Tránh lật nhân tạo gây ra bởi sự nứt vỡ của thiếc và hư hỏng một phần và các vấn đề khác.
3. Tránh sử dụng cùn hoặc gấp, được tạo ra bởi ứng suất cơ học.
4. Thích hợp cho cung cấp tấm hoàn thiện và đường cắt.
5. Thích hợp cho các mảnh nhỏ của lần cắt cuối cùng, tấm đế của điện thoại di động, PDA, thẻ giao diện PC, v.v.
3. Danh sách các bộ phận của bộ định tuyến tháo dỡ PCB
| I. Phần cứng | |
| CON QUAY | Trục chính KAVO |
| CCD | Máy ảnh công nghiệp dòng 520 của Sony |
| ỐNG KÍNH | Máy tính EX2C |
| Đinh ốc | Nhập khẩu vít me bi đất chính xác của TBI |
| Hướng dẫn | Mở rộng HIWIN Đường ray dẫn hướng tuyến tính nhập khẩu |
| ĐỘNG CƠ | Dòng LCF Jiabao |
| THẺ KIỂM SOÁT I / O | HFC PCI-9074 |
| THẺ KIỂM SOÁT LÁI XE | HFC PCI-9074 |
| THẺ I / O | PCI-9074-64 chiếc / -38 chiếc |
| Dọn dẹp tĩnh | Dòng STATIC-ST401A |
| Máy vi tính | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Giao diện máy | AOC LCD17 ", chuột Logitech |
| 2. phần mềm | |
| Hệ thống điều khiển | Windows XP Professional (Service3, v.3244) |
| Hoạt động GUI | Windows XP tiếng Anh |
| Chương trình chỉnh sửa | Nội tuyến |
| Thị giác | CCD AOTU bù đắp |
| Hệ thống điều khiển | Phiên bản F 1.2.88 |
4. Bộ định tuyến tách rời PCB Thông số
| Tổng thể | |
| Kích thước (W * D * H) | 1370mm * 1650mm * 1450mm |
| Cân nặng | 650kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng Gia Bảo |
| Định vị khả năng lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 830mm * 580mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 320 * 320mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Sử dụng vật cố định của khách hàng |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 150W |
| Con quay | 60000 vòng / phút / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 80mm / s |
| Tốc độ lái xe (tối đa) | 2500mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, hình tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Chỉ báo | Chỉ báo Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ của công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ cảnh báo của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
