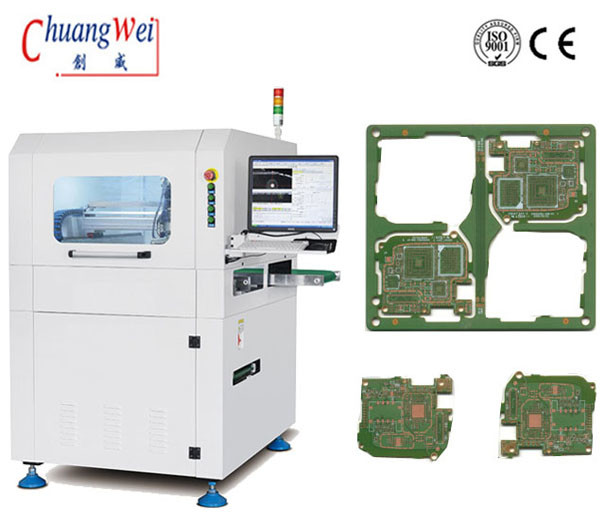

Máy định tuyến PCB nội tuyến hiệu quả cao Bộ định tuyến PCB với chức năng kiểm tra lưỡi gãy, CW-F03
Một PCB trực tuyến được sử dụng đặc biệt để cắt các thành phần PCBA (bảng điều khiển) thành các phần riêng biệt, có cấu trúc gắn trên thanh ray mà không cần cắt bằng gá.Nó có thể được đưa vào sản xuất ngay lập tức.Với tính năng giám sát tĩnh ESD, phản hồi ứng suất cắt và thay đổi công cụ tự động, nó có thể đạt tốc độ tối đa 60000 vòng quay.Hệ thống điều khiển được phát triển trên cơ sở hệ thống RM của chúng tôi có thể đảm bảo lập trình nhanh chóng và chính xác của khách hàng.
Thuận lợi:
Hệ thống cắt độ tin cậy cao

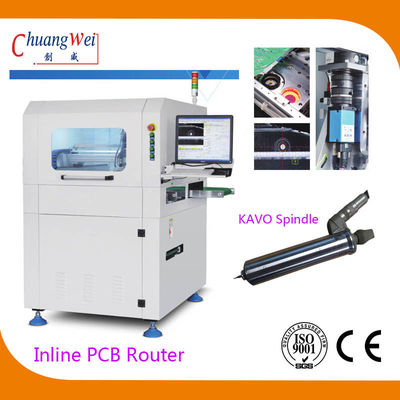

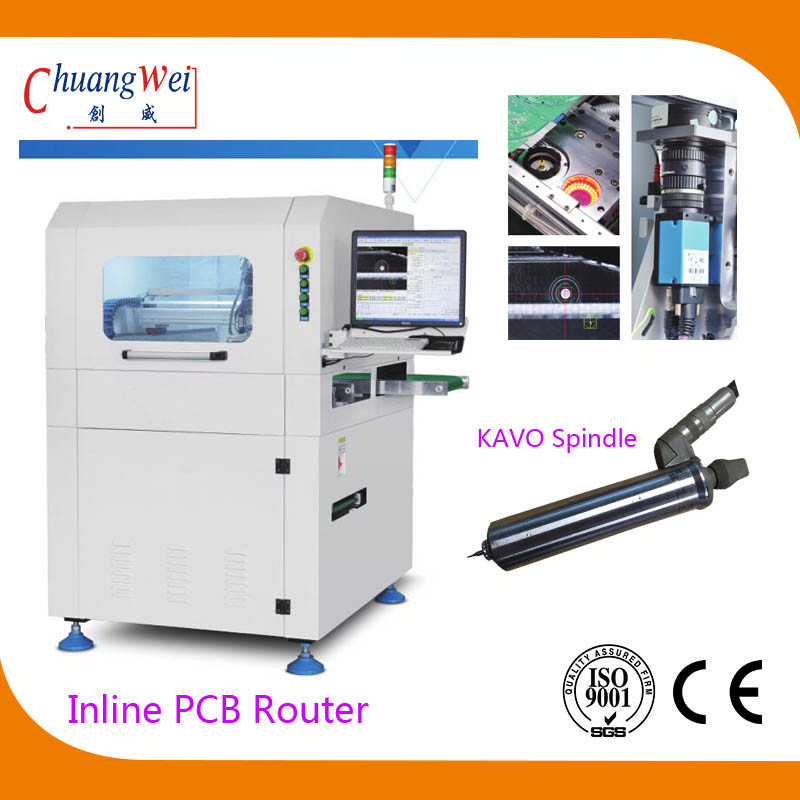

Trục chính tốc độ cao KAVO của Đức với tốc độ tối đa 60000 vòng quay, có tính năng giám sát điện áp tĩnh ESD và các chức năng phản hồi ứng suất cắt và thay dao tự động.
Hệ thống siêu tầm nhìn
Hệ thống hình ảnh máy chính xác bao gồm máy ảnh công nghiệp tưởng tượng của Đức, Ống kính Moritex và nguồn sáng mức đo lường;nó
hỗ trợ tất cả các chức năng hiệu chuẩn máy, bù và định vị, có tính năng ổn định cao và khả năng chống nhiễu.
Đặc trưng:
1. Thay đổi công cụ tự động
2. Giám sát ESD
3. Cắt phản hồi của thị trường
4. Chế độ sản xuất tự động
5. Mối liên kết giữa chức năng thống kê Spc và hệ thống quản lý của khách hàng-ERP
6. Có thể được trang bị chức năng chống cháy nổ của máy hút bụi
Sự chỉ rõ:
| Người mẫu | CW-F03 |
| Kích thước máy | 1000 * 1200 * 1533mm |
| Trọng lượng | Xấp xỉ 1900kgs |
| Kích thước PCB tối đa | 350 * 350mm |
| Độ dày PCB | 0,4-6mm |
| Chiều cao truyền động | 900 ± 50mm |
| Hướng truyền | Trái -> Phải |
| Tốc độ truyền | 1500mm / s (tối đa) / có thể điều chỉnh |
| Loại đĩa cho ăn | Đường ray hướng dẫn giao thông loại đoạn |
| Điều chỉnh chiều rộng đường ray | Tự động |
| Tín hiệu giao tiếp của máy tính trên và dưới | SMEMA |
| Định vị PCB | Kẹp ray dẫn hướng trên và dưới |
| Hệ thống lấy hàng | Hệ thống kẹp quay 360 °;Tối đa 2 nhóm vòi hút chân không, tối đa 4 nhóm đơn vị vận chuyển dây đai / bảng điều khiển theo lô ESD |
| Cắt trục chính / tốc độ | KAVO của Đức, 60.000 vòng / phút |
| Loại làm mát | Nén khí |
| Giám sát ESD | Đúng |
| Thay đổi công cụ tự động | Đúng |
| Cắt phản hồi căng thẳng | Đúng |
| Kiểm tra lưỡi gãy | Đúng |
| Cắt nhanh | 1-200mm / s |
| Độ chính xác cắt | ± 0,5mm |
| Lặp lại độ chính xác của vị trí | ± 0,01mm |
| Phối hợp tốc độ di chuyển | 1000mm / s |
| Loại tấm | Vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng điều khiển theo lô |
| Loại hình thu gom chất thải | Ra khỏi đường đua |
| Lập trình thủ tục | Chương trình nhập / chỉnh sửa bản vẽ GERBER thông qua hệ thống trực quan |
| Cung cấp không khí | 5-8kg / cm2 |
| Nguồn cấp | AC380V ± 5%, 50 / 60Hz, 3KW |
Bộ đổi công cụ tự động
Bộ thay dao tiêu chuẩn hỗ trợ ba loại dụng cụ 3.175mm, mỗi loại có khả năng nạp hàng đầu là 10 dụng cụ.Nó được kết hợp với hệ thống kẹp và hệ thống nâng chính xác;ba trục -X1, Y1 và Z1 của cơ cấu cắt có thể nhận ra sự thay đổi của dao.
Chứng nhận CE
