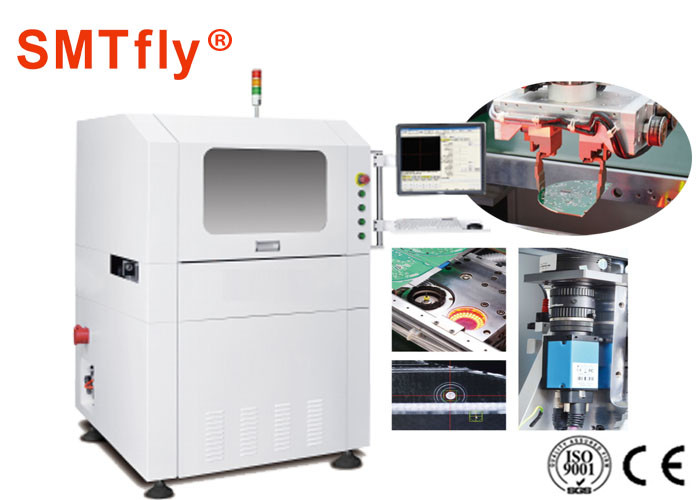

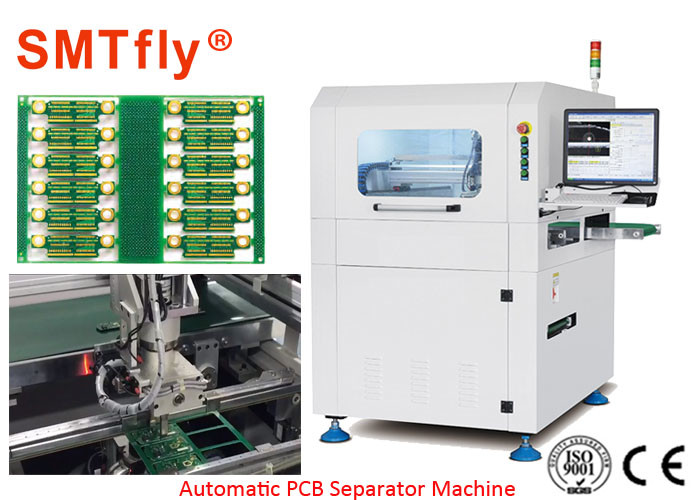

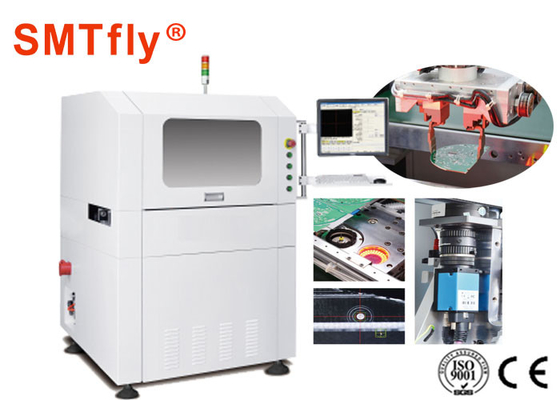

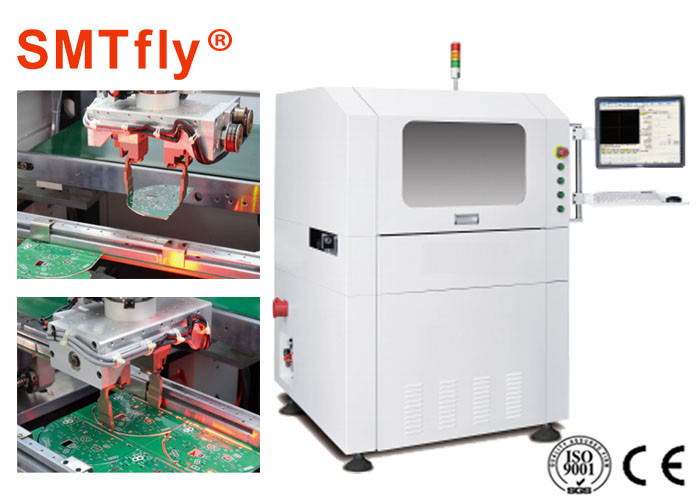

Bộ định tuyến PCB nội tuyến Bộ định tuyến PCB với Hệ thống vận hành thân thiện với người dùng, Bảng điều khiển PCB CW-F03
Một PCB trực tuyến được sử dụng đặc biệt để cắt các thành phần PCBA (bảng điều khiển) thành các phần riêng biệt, có cấu trúc gắn trên thanh ray mà không cần cắt bằng đồ gá.Nó có thể được đưa vào sản xuất ngay lập tức.Với tính năng giám sát tĩnh ESD, phản hồi ứng suất cắt và thay đổi công cụ tự động, nó có thể đạt tốc độ tối đa 60000 vòng quay.Hệ thống điều khiển được phát triển trên cơ sở hệ thống RM của chúng tôi có thể đảm bảo lập trình nhanh chóng và chính xác của khách hàng.
Sự chỉ rõ:
| Người mẫu | CW-F03 |
| Kích thước máy | 1000 * 1200 * 1533mm |
| Trọng lượng | Xấp xỉ 1900kgs |
| Kích thước PCB tối đa | 350 * 350mm |
| Độ dày PCB | 0,4-6mm |
| Chiều cao truyền tải | 900 ± 50mm |
| Hướng truyền | Trái -> Phải |
| Tốc độ truyền | 1500mm / s (tối đa) / có thể điều chỉnh |
| Loại đĩa cho ăn | Đường ray hướng dẫn giao thông loại đoạn |
| Điều chỉnh chiều rộng đường ray | Tự động |
| Tín hiệu giao tiếp của máy tính trên và dưới | SMEMA |
| Định vị PCB | Kẹp ray dẫn hướng trên và dưới |
| Hệ thống lấy hàng | Hệ thống kẹp quay 360 °;Tối đa 2 nhóm vòi hút chân không, tối đa 4 nhóm đơn vị vận chuyển dây đai / bảng điều khiển theo lô ESD |
| Cắt trục chính / tốc độ | KAVO của Đức, 60.000 vòng / phút |
| Loại làm mát | Nén khí |
| Giám sát ESD | Đúng |
| Thay đổi công cụ tự động | Đúng |
| Cắt phản hồi căng thẳng | Đúng |
| Kiểm tra lưỡi gãy | Đúng |
| Cắt nhanh | 1-200mm / s |
| Độ chính xác cắt | ± 0,5mm |
| Lặp lại độ chính xác của vị trí | ± 0,01mm |
| Phối hợp tốc độ di chuyển | 1000mm / s |
| Loại tấm | Vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng điều khiển theo lô |
| Loại thu gom chất thải | Ra khỏi đường đua |
| Lập trình thủ tục | Chương trình nhập / chỉnh sửa bản vẽ GERBER thông qua hệ thống trực quan |
| Cung cấp không khí | 5-8kg / cm2 |
| Nguồn cấp | AC380V ± 5%, 50 / 60Hz, 3KW |
Đặc trưng:
1. Thay đổi công cụ tự động
2. Giám sát ESD
3. Thông tin phản hồi về thị trường cắt giảm
4. Chế độ sản xuất tự động
5. Mối liên kết giữa chức năng thống kê Spc và hệ thống quản lý của khách hàng-ERP
6. Có thể được trang bị chức năng chống cháy nổ của máy hút bụi
Thuận lợi:
Hệ thống cắt độ tin cậy cao
Trục chính tốc độ cao KAVO của Đức với tốc độ tối đa 60000 vòng quay, có tính năng giám sát điện áp tĩnh ESD và các chức năng phản hồi ứng suất cắt và thay dao tự động.
Hệ thống siêu tầm nhìn
Hệ thống hình ảnh máy chính xác bao gồm máy ảnh công nghiệp tưởng tượng của Đức, Ống kính Moritex và nguồn sáng mức đo lường;nó
hỗ trợ tất cả các chức năng hiệu chuẩn máy, bù và định vị, có tính năng ổn định cao và khả năng chống nhiễu.
Bộ thay đổi công cụ tự động
Bộ thay dao tiêu chuẩn hỗ trợ ba loại dụng cụ 3.175mm, mỗi loại có khả năng tải hàng đầu là 10 dụng cụ.Nó được kết hợp với hệ thống kẹp và hệ thống nâng chính xác;ba trục -X1, Y1 và Z1 của cơ cấu cắt có thể nhận ra sự thay đổi của dao.
Hệ thống chuyển tiếp bảng điều khiển ESD ATPD
Giải pháp chuyển tiếp bảng điều khiển 1: PCB đã cắt sẽ được chuyển bằng hệ thống kẹp tới dây truyền đai, và sau đó được chuyển bằng đường truyền ESD qua máy vào dây chuyền lắp ráp, hoặc được nhặt và tải vào hộp sản phẩm bằng giải pháp thao tác tùy chỉnh.
Giải pháp lắp ráp bảng điều khiển 2: sử dụng bộ chuyển tiếp bảng điều khiển theo lô ARM-1 tháo dây đai truyền từ máy, chèn bộ phận chuyển tiếp bảng điều khiển từ phía sau máy và tải trực tiếp bảng điều khiển vào hộp vỉ trong ARM-1 thông qua hệ thống kẹp.Giải pháp được đặc trưng bởi sự đơn giản và tiện lợi.
Hệ thống kẹp PCB có độ tin cậy cao
Một giải pháp hoàn hảo mà không cần cắt đồ gá;Phạm vi kích thước kẹp PCB là 2mm, thiết bị nhận có thể thực hiện tải / tải lên trả lại, có tính ổn định cao và chi phí thấp.
