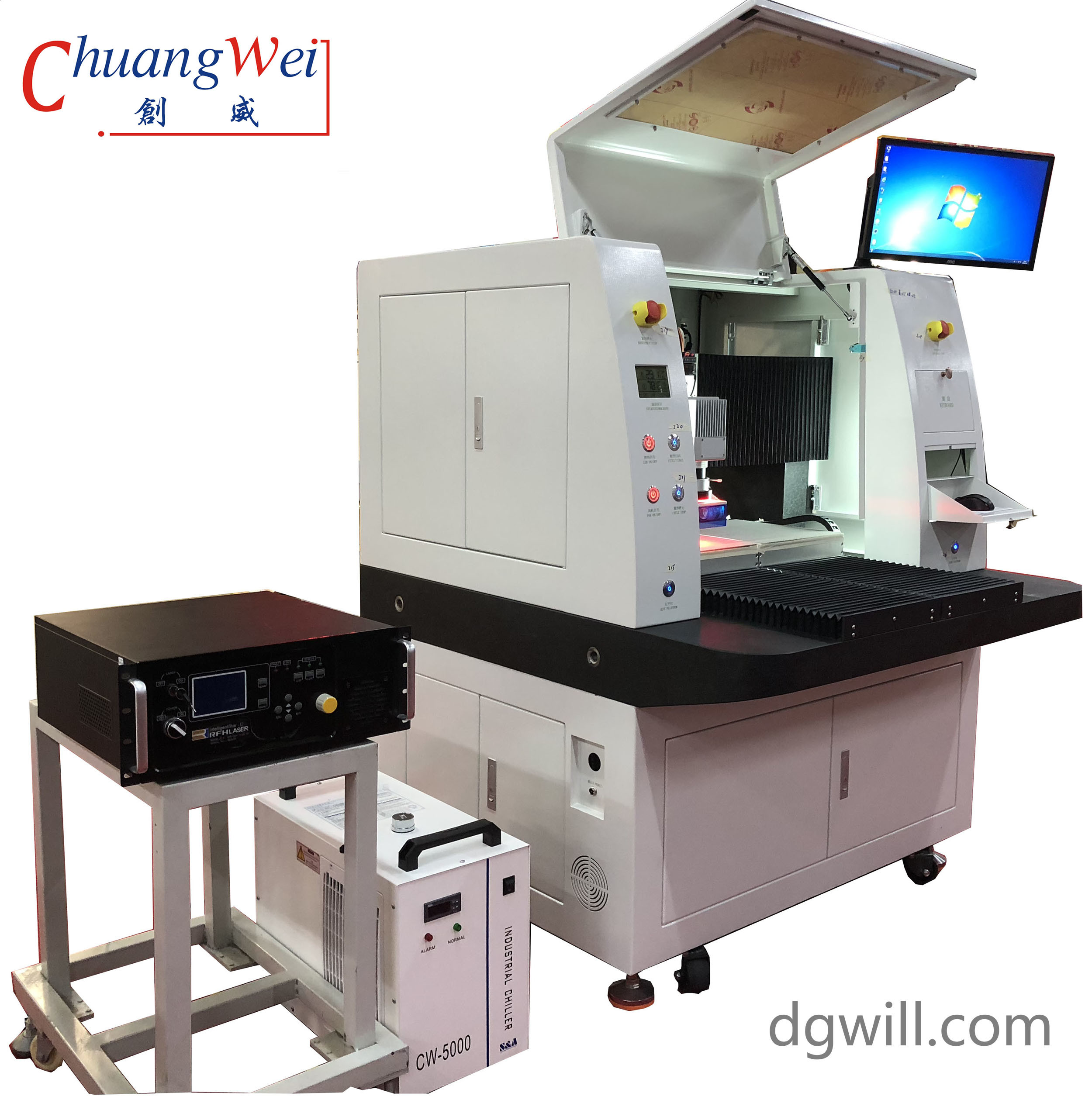

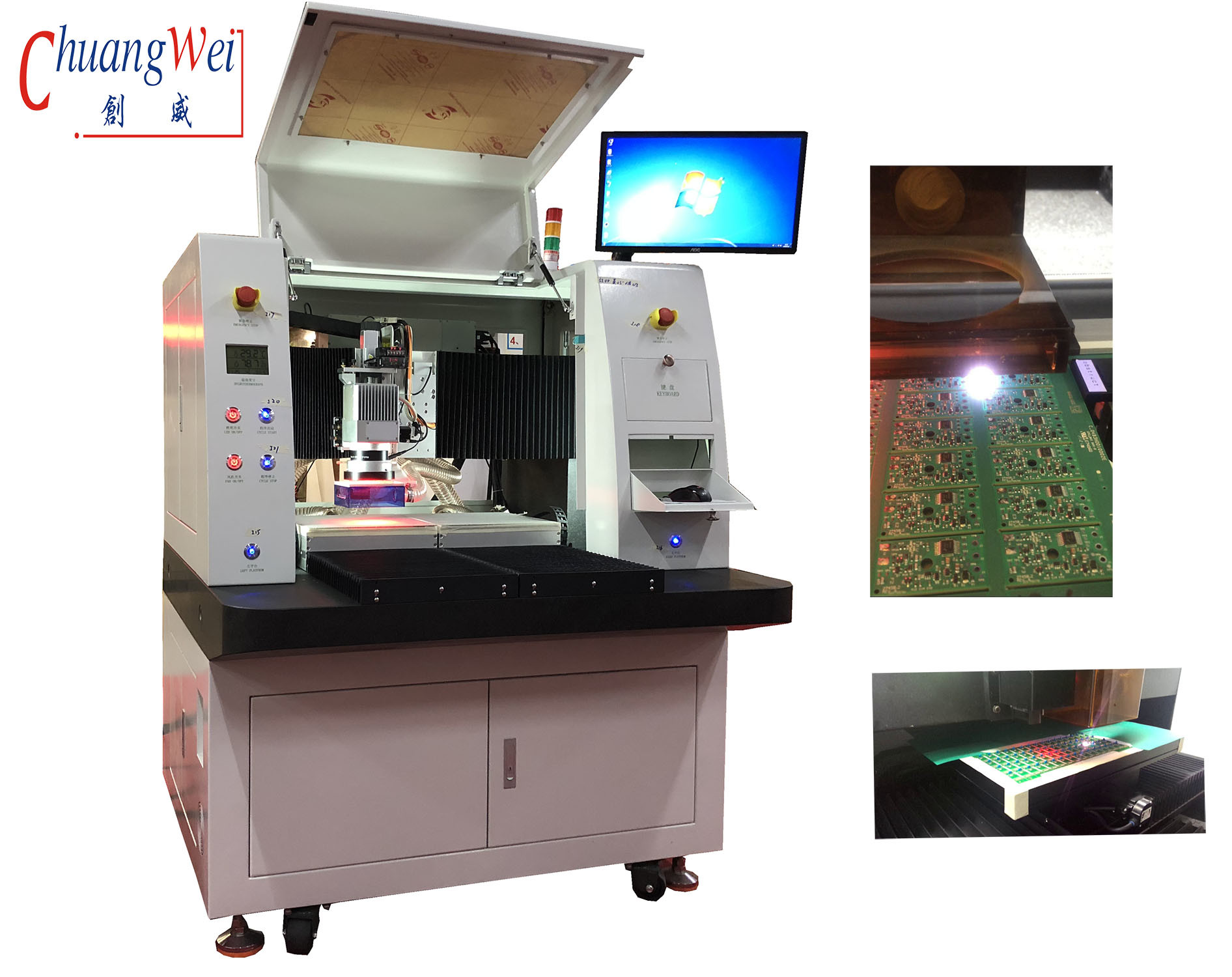

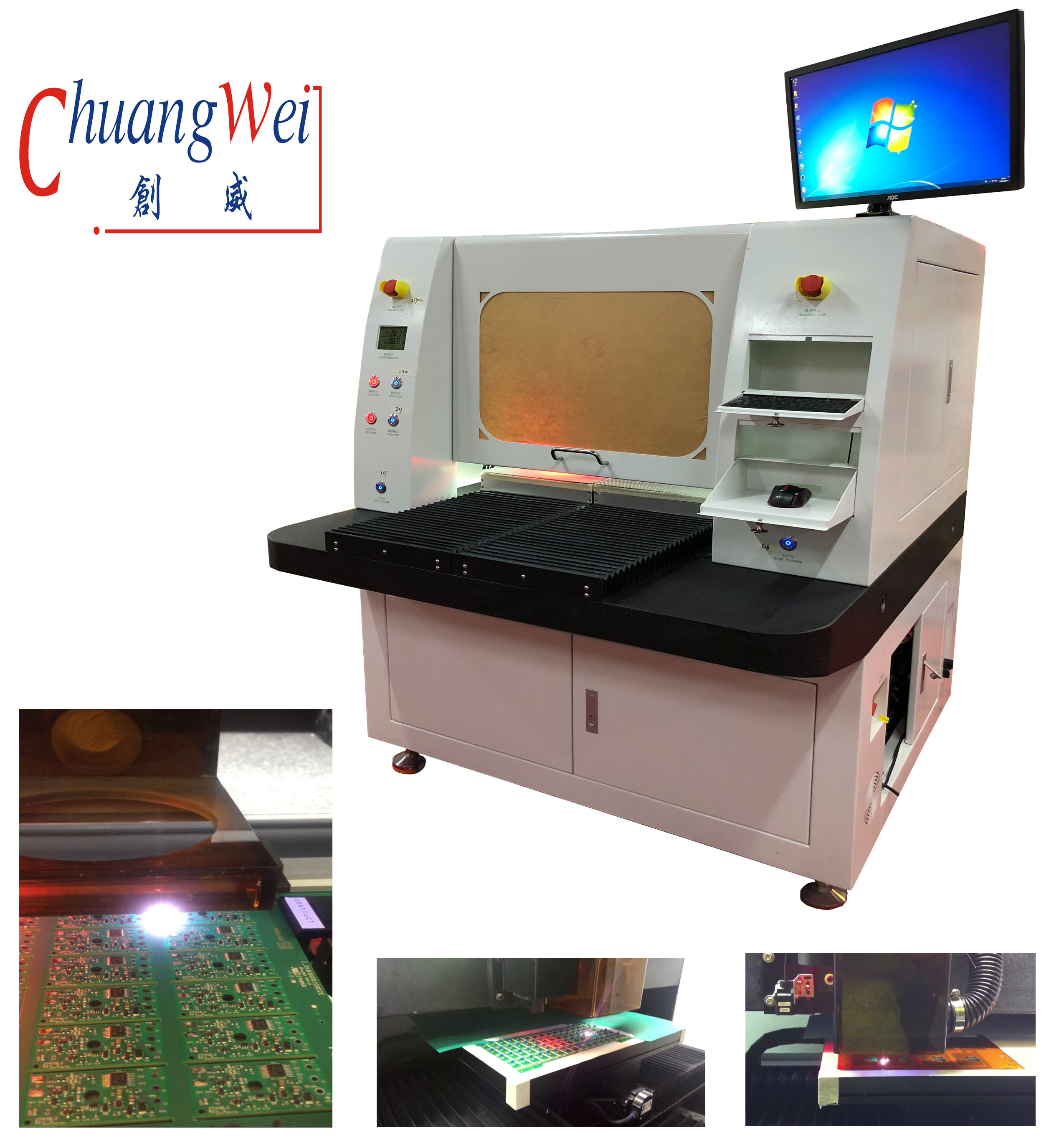

Máy cắt laser PCB hai bàn
Tính năng máy cắt laser PCB
1. Độ chính xác cao: Galvanometer có lực đẩy thấp kết hợp với nền tảng hệ thống động cơ tuyến tính không sắt nhanh để cắt nhanh.
2. Dễ học: Hệ thống điều khiển Windows tự phát triển, giao diện tiếng Trung / tiếng Anh dễ sử dụng, và xem thân thiện, mạnh mẽ và đa dạng, dễ vận hành.
3. Tự động thông minh: Sử dụng CCD chính xác cao để tự động định vị và tập trung, định vị nhanh chóng và chính xác, không cần can thiệp bằng tay, hoạt động đơn giản,nhận ra chế độ một nút của cùng một loại, cải thiện đáng kể hiệu quả sản xuất. sửa chữa galvanometer tự động, tự động lấy nét, thực hiện đầy đủ tự động hóa,sử dụng cảm biến dịch chuyển laser để tự động điều chỉnh chiều cao của trọng tâm đến bảng, để đạt được sự sắp xếp nhanh chóng, tiết kiệm thời gian.
4- Phù hợp để cắt: FPC, PCB, cắt chip, mô-đun máy ảnh điện thoại di động.
Các mảnh, lớp, khối, hoặc các khu vực được chọn được cắt và hình thành trực tiếp.
Các sản phẩm có thể được sắp xếp trong một ma trận để định vị và cắt tự động, đặc biệt là cho các mẫu mịn, khó và phức tạp.
5 Laser hiệu suất cao: Sử dụng laser UV trạng thái rắn từ các thương hiệu quốc tế, với chất lượng chùm tốt và điểm tập trung.,chất lượng cắt cao, vv.
Các tham số máy cắt laser PCB
| Parameter | ||
|
Các thông số kỹ thuật |
Cơ thể chính của laser | 1480mm*1360mm*1412mm |
| Trọng lượng của máy | 1500kg | |
| Sức mạnh | AC220 V | |
| Laser | 355 nm | |
| Laser |
Optowave 10W ((US) |
|
| Vật liệu | ≤1,2 mm | |
| Chọn chính xác | ±20 μm | |
| Bệ hạ | ± 2 μm | |
| Bệ hạ | ± 2 μm | |
| Khu vực làm việc | 600*450 mm | |
| Tối đa | 3 kW | |
| Vibrate | CTI ((US) | |
| Sức mạnh | AC220 V | |
| Chiều kính | 20±5 μm | |
| Môi trường | 20±2 °C | |
| Môi trường | < 60% | |
| Máy | Thạch anh | |
Ưu điểm của máy cắt laser PCB
Định vị tự động CCD chính xác cao, lấy nét tự động, định vị nhanh và chính xác, tiết kiệm thời gian và không lo lắng.
Giao diện thân thiện,Hoạt động đơn giản, dễ sử dụng, ứng dụng miễn phí; Kích thước nhỏ, Tiết kiệm nhiều không gian hơn; Thiết kế an ninh nghiêm ngặt;
Giảm tiêu thụ năng lượng, tiết kiệm chi phí.
Chi phí hiệu quả, tốc độ cắt nhanh, hiệu suất ổn định.

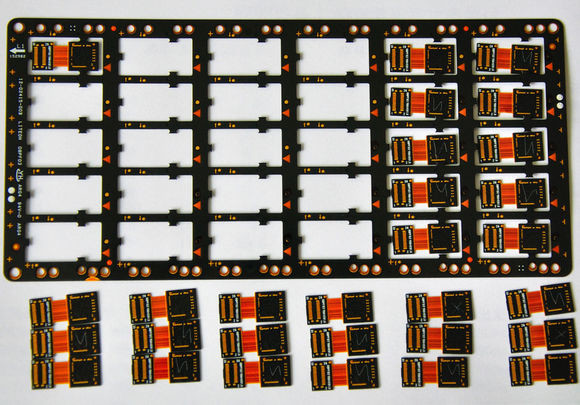

Ứng dụng máy cắt PCB bằng laser
FPC và một số vật liệu liên quan;
FPC / PCB / cắt PCB cứng-dẻo, cắt mô-đun camera.
