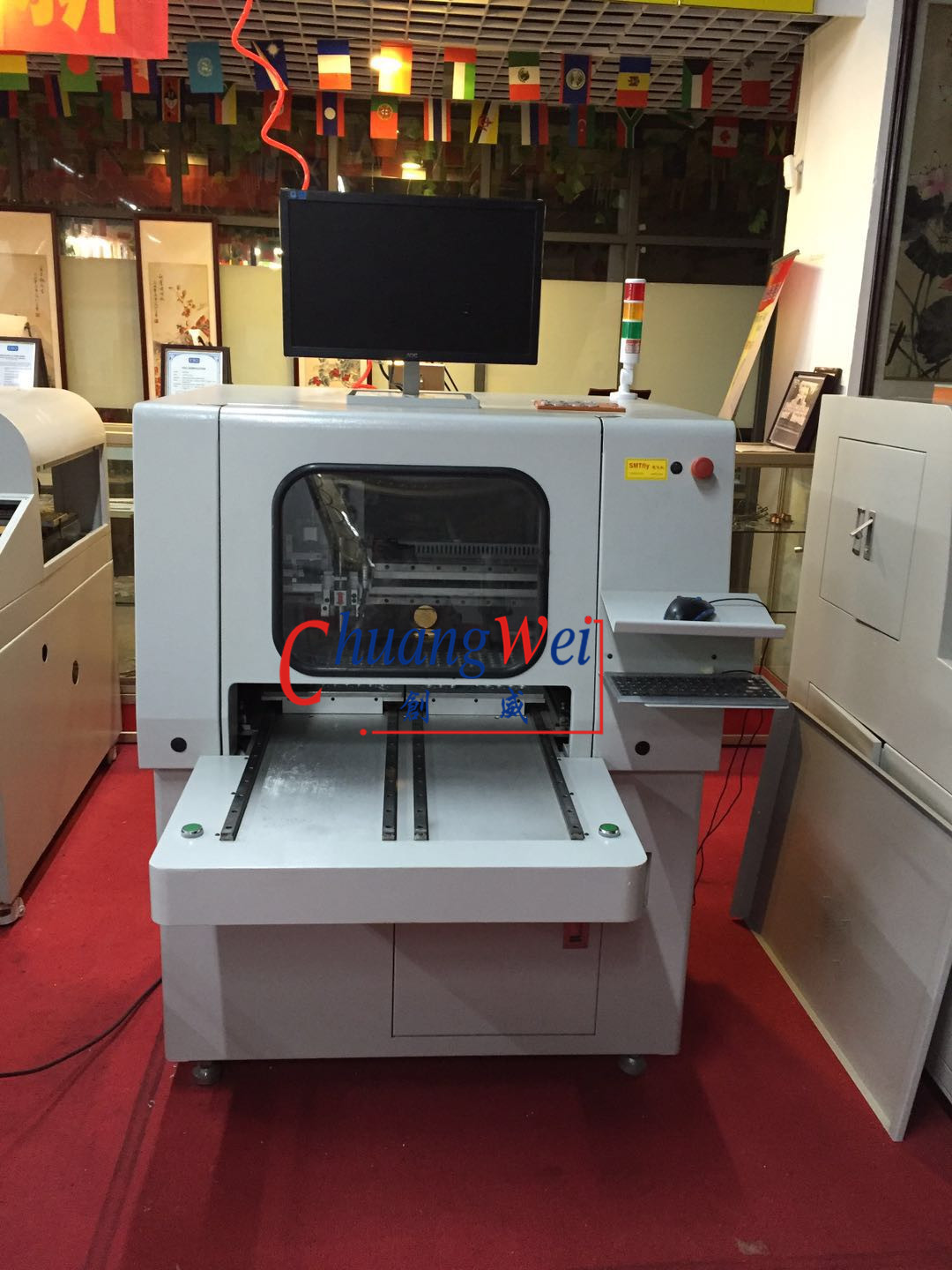

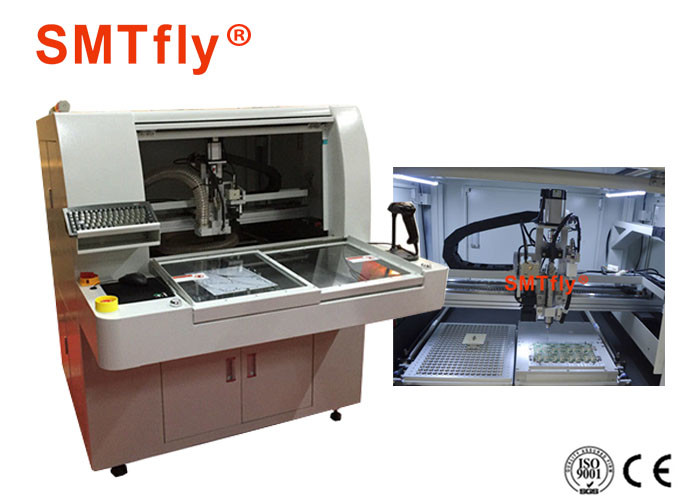

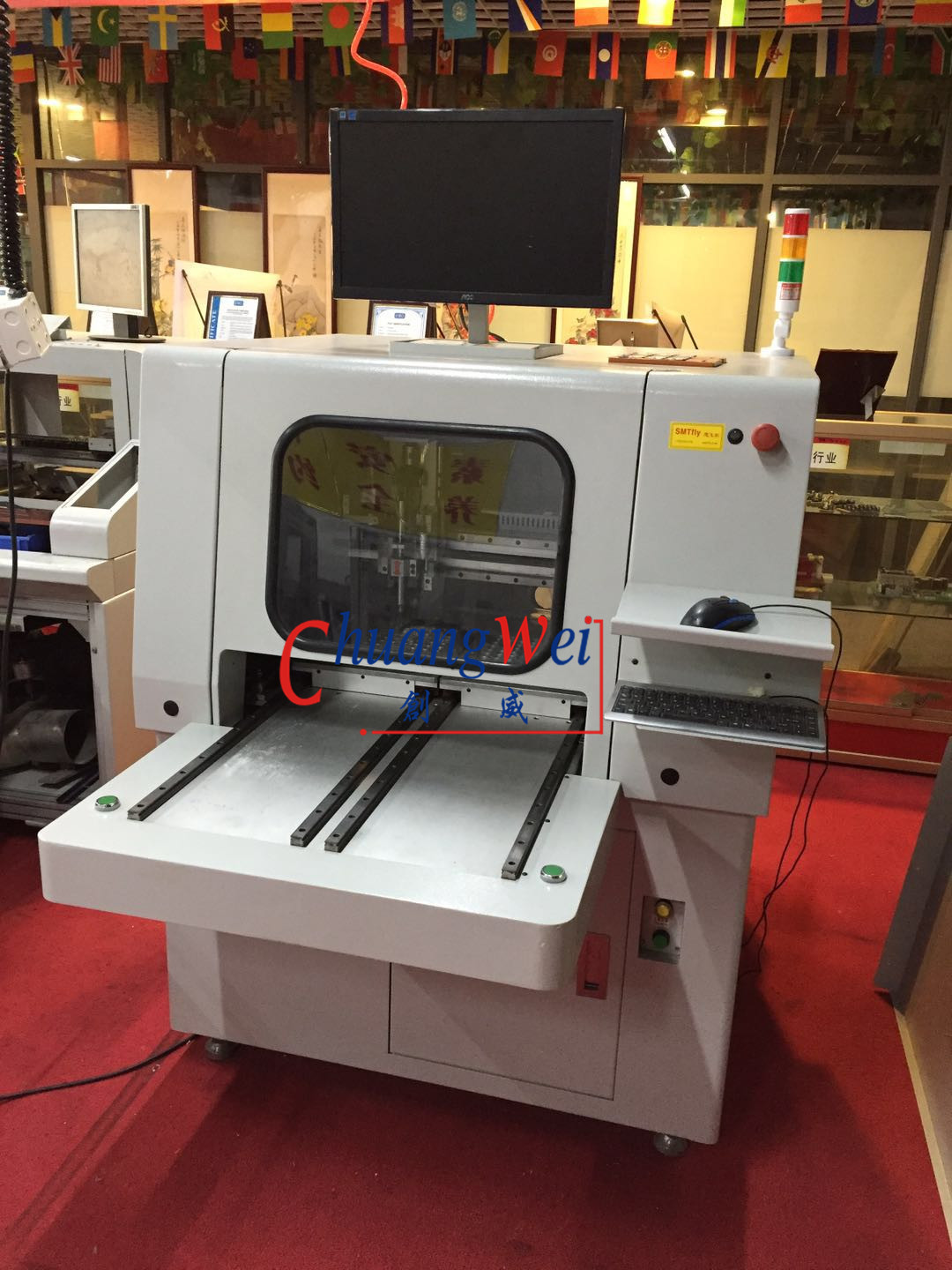

Bộ định tuyến PCB Máy định tuyến PCB với chức năng nhập khẩu phần mềm thông minh Gerber
PCB DepanelizerĐặc trưng:
1. Kết thúc cắt mịn chỉ bằng cách cắt bộ định tuyến.
2. Có rất ít biến dạng trên PCB trong quá trình cắt vì sử dụng động cơ trục chính tần số cao.Đó là 1/10 lần nhấn, 1/100 lần bẻ bằng tay.
3. Chuyển đổi chương trình một chạm.
4. Có thể cắt lớp lót và vòng cung với máy định tuyến, giảm bớt hạn chế về thiết kế PCB.
5. Đọc mã QR hoặc chương trình cắt tự động chọn JIG BIT, hoặc kiểm tra sự phù hợp giữa chương trình cắt và JIG.
6. Hút bụi mạnh mẽ giảm thiểu bám bụi trên PCB.
7. Phát triển bộ định tuyến bit hiệu suất cao giúp mở rộng tuổi thọ bit và giảm bớt tình trạng xả rác.
8. Cắt giảm chi phí PCB vì không cần tạo rãnh chữ V trên PCB
PCB DepanelizerSự chỉ rõ:
| I. Phần cứng | |
| Kiểu / kiểu hệ thống | Windows 7 |
| Tổng thể | |
| FootPrint (LxWxH) | 800mm * 850mm * 1700mm |
| Trọng lượng (Gần đúng) | 350kg |
| Chân máy có thể điều chỉnh (cho chiều cao) | 60 ~ 110mm |
| Người thao túng | |
| Động cơ thao tác | Dòng MINAS A5 của Panasonic |
| Khả năng lặp lại của bộ điều khiển | 0,001mm |
| Cấu hình trục | |
| Hành trình trục tối đa (X, Y, Z) | 400mm * 650mm * 50mm |
| Trạm làm việc | |
| Bảng định vị | Định vị cố định, định vị phổ quát linh hoạt, hiệu chỉnh tầm nhìn |
| Tải ngừng tải | thủ công |
| Phạm vi định tuyến | 300mm * 280mm |
| Độ dày của bảng điều khiển | 3mm |
| Cố định | |
| Cố định cứng | Vật cố định chống tĩnh điện & ống mềm đa năng |
| Kẹp đầu | Sử dụng định vị lỗ |
| Động cơ trục chính | |
| Quyền lực | 100W |
| Tối đatốc độ, vận tốc | 60000 vòng / phút / phút |
| Làm mát | Làm mát tự nhiên và làm mát bằng không khí |
| Kích thước bit bộ định tuyến | 3mm * 3mm |
| Thay đổi công cụ | Sử dụng cờ lê đặc biệt |
| Khả năng định tuyến | |
| Tốc độ định tuyến tối đa | 100mm / s |
| Độ lặp lại | 0,02mm |
| Hệ thống chân không | |
| Quyền lực | Động cơ một pha 0,75KW220V |
| Lọc | Dọc và ngang |
| Tiện ích | |
| Quyền lực | 1.5KW AC220V |
| Cung cấp không khí | 4 ~ 5kg / cm2 |
| II.Phần mềm và Lập trình | |
| Nền tảng hệ thống | Windows 7 |
| Hệ thống ổn định | 24 giờ không có ngoại lệ |
| Thị giác | Hệ thống điều chỉnh căn chỉnh tầm nhìn CCD chính xác (Sê-ri SONY 250) |
| Lập trình | |
| Trực tuyến | Lập trình trực tuyến |
| Chức năng chỉnh sửa | Đường thẳng, đường chéo, cung tròn, hình tròn |
| Số chương trình có thể được cài đặt | chọn vị trí lưu trữ theo yêu cầu của khách hàng |
| Cấu hình CCD Camera để lập trình | Fangchen F130 CCD độ chính xác cao |
| Bù đường kính bit dao | Cung cấp các góc khác nhau để bù đắp cho người dùng chọn các hình dạng khác nhau |
| Cài đặt Khoảng thời gian thay đổi bộ lọc (khoảng cách) | tự động làm sạch bộ lọc và bụi đến hộp thu bụi khi quá trình xử lý hoàn thành tập trung mỗi lần |
| Màn hình hoạt động | |
| Đèn tháp 3 màu | Đèn 3 màu theo dõi điều kiện làm việc của máy |
| Phát hiện gãy dụng cụ | Tự động phát hiện tuổi thọ dụng cụ và thời gian sử dụng |
| Phát hiện quá nhiệt động cơ | chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| Phát hiện quá tải Servo | Quá tải, dòng là bình thường, chức năng bảo vệ điện áp thấp |
| Theo dõi tuổi thọ dụng cụ | phát hiện thời gian sử dụng công cụ |
| Bộ đếm bảng mạch PCB | mục cắt, đếm cắt, cách đếm đa dạng. |
| Báo động thay đổi bộ lọc chân không | không sử dụng để lọc chân không |
| Lịch sử lỗi máy | Phần mềm tự động ghi lại tất cả bộ nhớ cảnh báo |
| III.Sự chính xác | |
| Độ chính xác định vị trục | 0,01mm |
| Định tuyến chính xác | 0,02mm |
| IV.Sự an toàn | |
| Khu vực làm việc khép kín | Sử dụng bảo vệ bốn con dấu |
| Cảm biến khóa cửa | cảm biến chuyển mạch vi mô |
| Nút dừng khẩn cấp | Đúng |
PCB Depanelizer
1. Độ chính xác của kết cấu, tải trọng đồng đều, để loại bỏ ứng suất bên trong
2. An toàn, dễ vận hành
3. Đối với điện tử, điện thoại di động, máy tính, PCB, FPC (bảng mạch in linh hoạt)
Ưu điểm và Dịch vụ của chúng tôi:
1. Pcb depanelizer nhà sản xuất ban đầu, giảm giá
2. Dịch vụ hỗ trợ kỹ thuật ngày hứa
3. Hạn chế giải quyết khiếu nại, nửa tiếng quay lại cho khách hàng
4. Chuyên gia Depanel, việc cung cấp chương trình con PCB chuyên nghiệp
5. Có sẵn đào tạo và cài đặt tại chỗ
