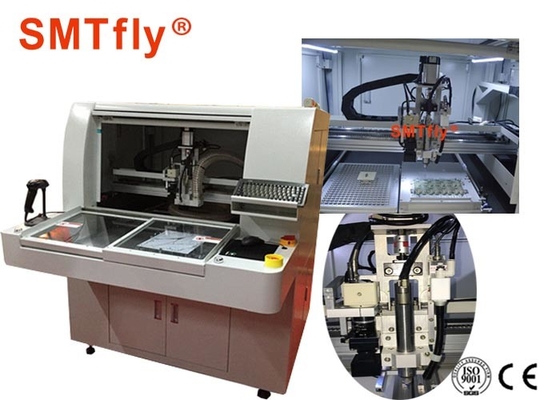

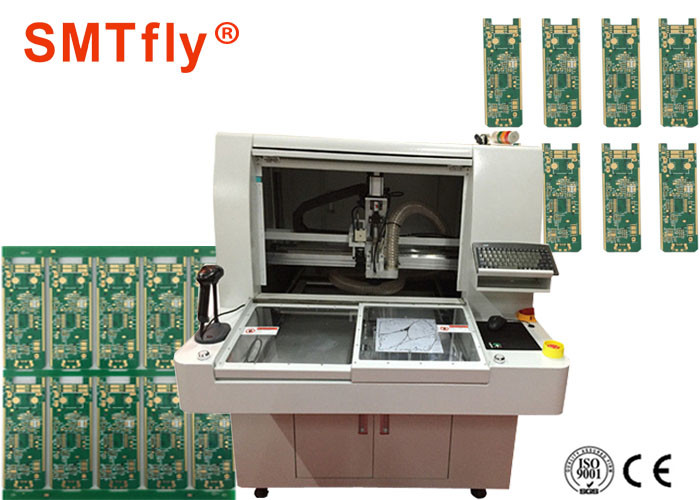

Thiết bị định tuyến PCB bảng kép với Máy hút bụi trên / dưới tùy chọn
Sự chỉ rõ:
| Kích thước (W * D * H): | 1220mm * 1450mm * 1420mm |
| Trọng lượng: | 550kg |
| Chiều cao bù đắp: | 60 ~ 110mm |
| Loại động cơ: | Dòng Gia Bảo |
| Định vị độ lặp lại: | 0,001mm |
| Khu vực làm việc trục (tối đa): | 680mm * 360mm * 50mm |
| Cố định PCB: | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB: | thủ công |
| Kích thước PCB (tối đa): | 322mm * 322mm |
| PCB dày (tối đa): | 5mm |
| Độ cứng cố định: | Tiêu chuẩn |
| Cố định cố định: | máy móc |
| Quyền lực: | 400W |
| Con quay: | 50000rpm / phút |
| Bảo vệ: | tự / gió làm mát |
| Thay đổi máy cắt: | Chuyên môn hóa |
Đặc trưng:
CW-F02 là máy cắt PCB nhiều bảng theo đường dẫn đã được chỉnh sửa trước bằng cách sử dụng chuyển động tốc độ cao của dao phay.Loại bỏ các lỗi cắt của phương pháp cắt thủ công, C-CUT hoặc Push cut, cải thiện chất lượng sản phẩm và giảm tỷ lệ phế liệu.
Máy sử dụng giao diện người-máy với Windows XP, rất đơn giản và thuận tiện, có thể tự động sửa đường cắt, chỉnh sửa và sửa đổi chương trình CCD pixel cao, chương trình khối và chương trình một bước.
PCB với hai tấm tương tác tải và dỡ vật liệu sẽ giúp giảm thời gian nhàn rỗi của máy một cách hiệu quả, do đó đạt được năng suất lý tưởng.Với ống kính khuếch đại CCD pixel cao, chương trình trình diễn phụ trợ và chức năng chỉnh sửa, máy có thể hoạt động chính xác hơn và có được đồ họa sắc nét hơn.Được trang bị hệ thống hiệu chỉnh định vị đánh dấu tự động, đường chuyển động được hiển thị trong thời gian thực và được theo dõi theo cách tương tự;tất cả, nhận ra một tầm nhìn rõ ràng.
Do chức năng tự động sửa vị trí, PCB có thể cắt chính xác hơn.Trong phạm vi tối đa 3mm, máy có thể tự động điều chỉnh vị trí bị lệch, do đó hạ thấp tiêu chuẩn cho người vận hành để đặt tấm, theo cách này để nâng cao hiệu quả công việc.
Chức năng sao chép của hai tấm, khối, mảng, tấm đa góc, chức năng sửa đổi dấu vết đơn và chức năng chỉnh sửa khối thực sự đơn giản hóa quá trình lập trình và tăng hiệu quả.
Máy hút bụi:
Sự chỉ rõ:
| Người mẫu | CW-F01-SV |
| Kích thước | 650 * 400 * 1300mm |
| Vật chất | Thép carbon S / S 41 |
| Cách kiểm soát | Được xây dựng trong |
| Lọc | Túi vải không dệt 100% Polyester kim |
| Chế độ rơi | Cần điều khiển bằng tay + Trọng tâm bụi tự động rơi |
| Động cơ | 2HP, 1.5KW, 380V |
| Áp suất tĩnh | 2000mmAQ |
| Đường kính hút chân không | 50mm |
| Sắp xếp túi lọc | 8 CÁI, 120 (D) mm * 500 (L) mm |
| Xử lý bề mặt | Calendering một mặt |
| Cách làm sạch | Hộp bụi loại ngăn kéo |
| Bánh xe định vị | 4 chiếc, ￠ 65 * ￠ 12mm |
| Quay tay | 2 chiếc |
| Trọng lượng | 150kg |
| Nhận xét | Cửa ra vào bằng cao su mềm kín và cửa thông thoáng |
