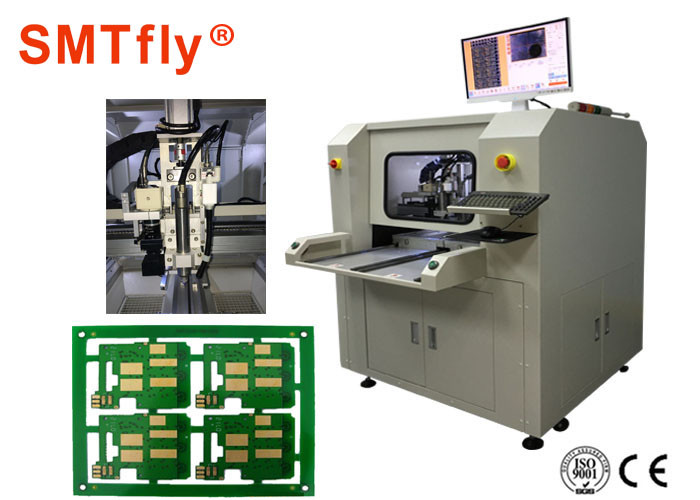

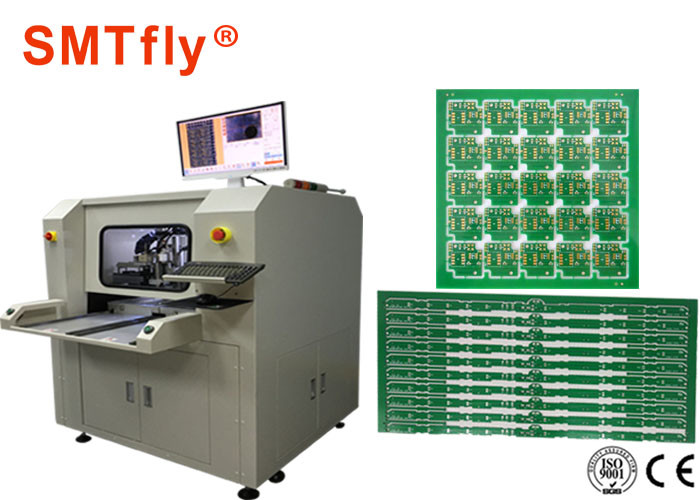

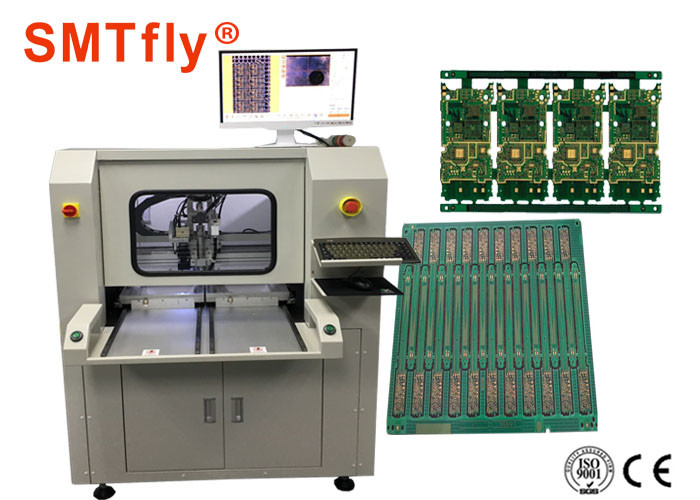

Bộ định tuyến tách / định tuyến TAB Pcb 3,5 mm, Máy định tuyến PCB Đặc trưng:
1. Kết thúc cắt mịn chỉ bằng cách cắt bộ định tuyến.
2. Có rất ít biến dạng trên PCB trong quá trình cắt vì sử dụng động cơ trục chính tần số cao.Đó là 1/10 lần nhấn, 1/100 lần bẻ bằng tay.
3. Chuyển đổi chương trình một chạm.
4. Có thể cắt lớp lót và vòng cung với máy định tuyến, giảm bớt hạn chế về thiết kế PCB.
5. Đọc mã QR hoặc chương trình cắt tự động chọn JIG BIT, hoặc kiểm tra sự phù hợp giữa chương trình cắt và JIG.
6. Bộ sưu tập bụi mạnh mẽ giảm thiểu bám bụi trên PCB.
7. Phát triển bộ định tuyến bit hiệu suất cao giúp mở rộng tuổi thọ bit và giảm bớt tình trạng xả rác.
8. Cắt giảm chi phí PCB vì không cần tạo rãnh chữ V trên PCB
Sự chỉ rõ:
| Kích thước (W * D * H): | 1220mm * 1450mm * 1420mm |
| Trọng lượng: | 550kg |
| Độ cao bù đắp: | 60 ~ 110mm |
| Loại động cơ: | Dòng Jiabao |
| Định vị độ lặp lại: | 0,001mm |
| Khu vực làm việc trục (tối đa): | 680mm * 360mm * 50mm |
| Cố định PCB: | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB: | thủ công |
| Kích thước PCB (tối đa): | 322mm * 322mm |
| PCB dày (tối đa): | 3mm |
| Độ cứng cố định: | Tiêu chuẩn |
| Cố định cố định: | máy móc |
| Quyền lực: | 400W |
| Con quay: | 60000rpm / phút |
| Bảo vệ: | tự / gió làm mát |
| Thay đổi máy cắt: | Chuyên môn hóa |
Máy hút bụi:
Sự chỉ rõ:
| Người mẫu | CW-F01-SV |
| Kích thước | 650 * 400 * 1300mm |
| Vật chất | Thép carbon S / S 41 |
| Cách kiểm soát | Được xây dựng trong |
| Lọc | Túi vải không dệt 100% Polyester kim |
| Chế độ rơi | Cần điều khiển bằng tay + Trọng tâm bụi tự động rơi xuống |
| Động cơ | 2HP, 1.5KW, 380V |
| Áp suất tĩnh | 2000mmAQ |
| Đường kính hút chân không | 50mm |
| Sắp xếp túi lọc | 8 CÁI, 120 (D) mm * 500 (L) mm |
| Xử lý bề mặt | Calendering một mặt |
| Cách làm sạch | Hộp bụi loại ngăn kéo |
| Bánh xe định vị | 4 chiếc, ￠ 65 * ￠ 12mm |
| Quay tay | 2 chiếc |
| Trọng lượng | 150kg |
| Nhận xét | Cửa ra vào bằng cao su mềm kín và cửa thông thoáng |
Hoạt động:
Bước 1: Trước khi khởi động, hãy xác định xem động cơ của
hướng chạy có bình thường hay không, và khi nào thì
đúng, kiểm tra lực kéo mạnh từ ống hút
cổng, cửa thoát khí có lực hút mạnh;nếu không thì
lực yếu không đủ.
Bước 2: Có thể sử dụng liên tục trong 24h, do không tự động hút bụi nên dừng khi bột và hút nguồn ô nhiễm yếu.
Bước 3: Thanh gạt bụi bằng tay ở bên trái hoặc bên phải của cửa kiểm tra.Khi máy dừng, thanh hút bụi được di chuyển qua lại, để bụi bám vào túi lọc rơi vào hộp thu bụi.
Bước 4: Thường xuyên vệ sinh bụi phòng hút bụi theo lượng bụi khi đầy 70%, nếu không sẽ bị tràn
Bước 5: Khi đã làm sạch bụi, trước tiên hãy tắt máy, sau đó tiến hành lau sạch bột sau khi thiết bị ngừng hoạt động hoàn toàn.Sau khi làm sạch bụi, bạn hãy đặt hộp hút bụi vào vị trí cố định của hộp hút bụi, các bộ phận được hàn kín lại và tiếp tục sử dụng.
Bước 6: Cửa kiểm tra là ống vải lọc, bụi được lọc qua ống vải, khí thải ra ngoài là khí sạch.
