Loại máy chém Pcb Depanelizer Depanelizer PCB nhôm LED thanh cứng
Kể từ hơn 10 năm, các máy khử cặn của chúng tôi được phát triển và cải tiến liên tục, để đảm bảo tách các bảng mạch in một cách không bị áp lực.Sau các thử nghiệm rộng rãi về quy trình phân tách, nhiều nhà cung cấp ô tô sử dụng độc quyền các máy khử cặn của dòng NTM để tách các tấm bảng điều khiển được cài sẵn của họ.Máy sử dụng một mặt cắt vô hạn có thể thay đổi để làm sạch các bảng điều khiển đã chọn sẵn một cách nhẹ nhàng và sạch sẽ bằng cách tránh làm hỏng các thành phần SMD được đặt trực tiếp ở các cạnh của bảng.
Ưu điểm:
1. Tối đa.Chiều dài kho chứa PCB không được làm mờ
2. Làm sạch PCB mà không bị uốn cong và căng thẳng
3. Sử dụng an toàn, vận hành dễ dàng
4. Quá trình cạn kiệt mà không có rung động
Thông số kỹ thuật bộ khử chất lỏng PCB:
| Mô hình | SMTfly - 3 |
| Tối đaChiều dài cắt PCB | vô hạn |
| Độ dày của PCB | 0,3 - 3,5 mm |
| Điện áp và công suất | 110V / 220V - 10W |
| Áp suất không khí làm việc | 0,5 - 0,7 Mpa |
| Tốc độ rút PCB | do trình độ tay nghề của người vận hành |
| Kích thước máy bóc tách PCB | 780 x 500 x 620 mm |
| Trọng lượng máy bóc tách PCB | 185kg |
Đặc trưng :
1. Máy được thiết kế để tháo lắp PCB đã ghi sẵn một cách cẩn thận, không bị uốn cong và căng thẳng.
2.Ngay cả các linh kiện SMD nhạy cảm như tụ điện gốm, sẽ không bị hư hỏng bởi quá trình khử nguồn, hoặc bảng mạch mỏng thậm chí đến 0,3mm vẫn có thể hoạt động an toàn.
3.Quá trình cạn kiệt mà không có rung động.
4 .Phương pháp điều khiển khử sạch PCB bằng van điện từ và dẫn động bằng khí nén.
5.Hoạt động điều khiển PCB là người vận hành đóng dấu bàn đạp chân để tháo PCB.
6.Các thành phần cao nhất gần rãnh v của PCB có thể lên đến 50mm.
7.Khoảng cách để chèn PCB có thể dễ dàng điều chỉnh.
Video :
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Đối với PCB nhôm 1,2 mét CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

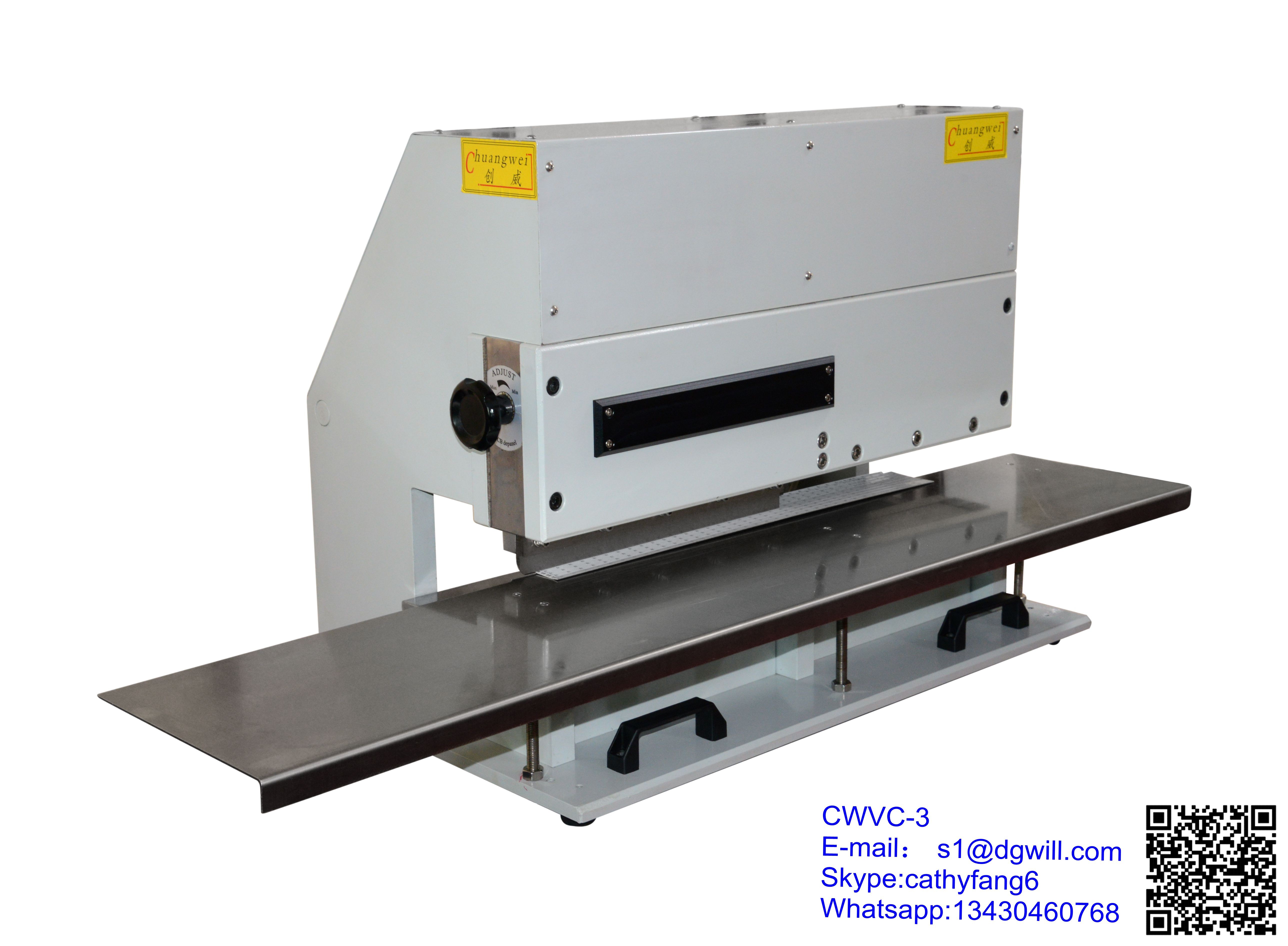

Máy khử nước PCB của Chuangwei SMTfly-3
Có thể được sử dụng với nhôm, FR4, CEM3 và các chất nền khác
Bắt kịp với sản xuất số lượng từ trung bình đến lớn
PCB được phân loại linh hoạt hoặc siêu mỏng
PCB có mật độ dân cư đông đúc với các thành phần nằm quá gần vạch số để các bộ khử tiêu chuẩn có thể xử lý
Chất nền nhôm và kim loại hóa (ngoài FR4, CEM3, v.v.)
PCB được phân tách bằng dao hình nêm kép CWVC-3 trong một chuyển động lắc nhẹ giúp cắt bảng điều khiển dọc theo vạch số mà không gây căng thẳng hoặc hư hại cho PCB hoặc các thành phần.Ngay cả khi các bảng mạch kim loại hóa được xử lý - chẳng hạn như các bảng mạch có đèn LED tạo nhiệt yêu cầu các lớp kim loại tản nhiệt bên trong - máy này sẽ dễ dàng thực hiện vết cắt.
