PCB Tách V Cắt PCB Depaneling cho dây chuyền sản xuất đèn LED
Đặc điểm kỹ thuật cho máy cắt PCB
| Mô hình | SMTfly-1SJ |
| Chiều dài cắt tối đa | vô hạn |
| chiều dài nền tảng | 1,2 / 2,4 m có thể theo yêu cầu của khách hàng |
| Kích thước máy cắt PCB | 420 X 280 X 400mm |
| Cắt nhanh | 0-400 mm / s |
| độ dày cắt | 1,0-3,5mm |
Diễn tả :

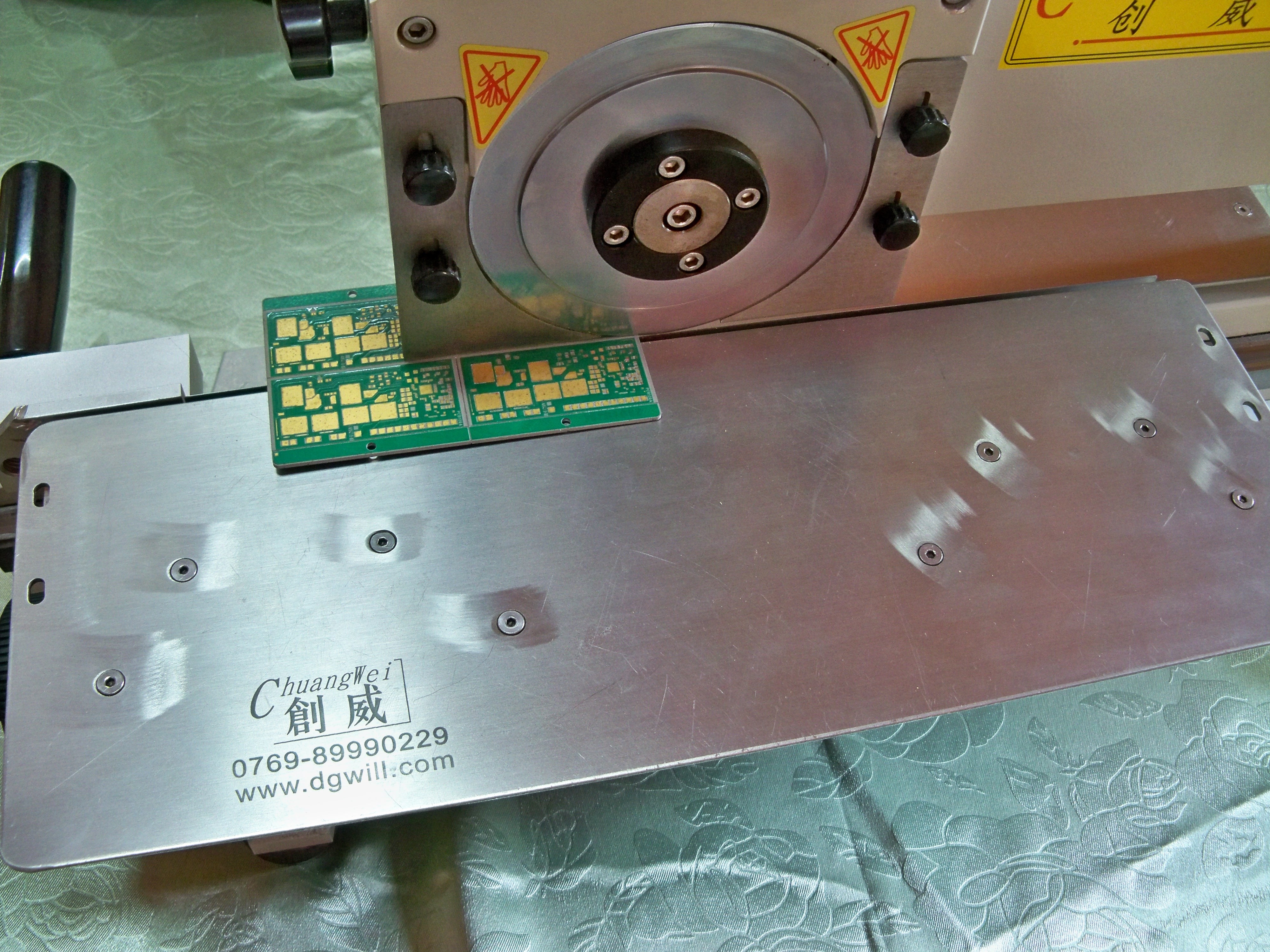

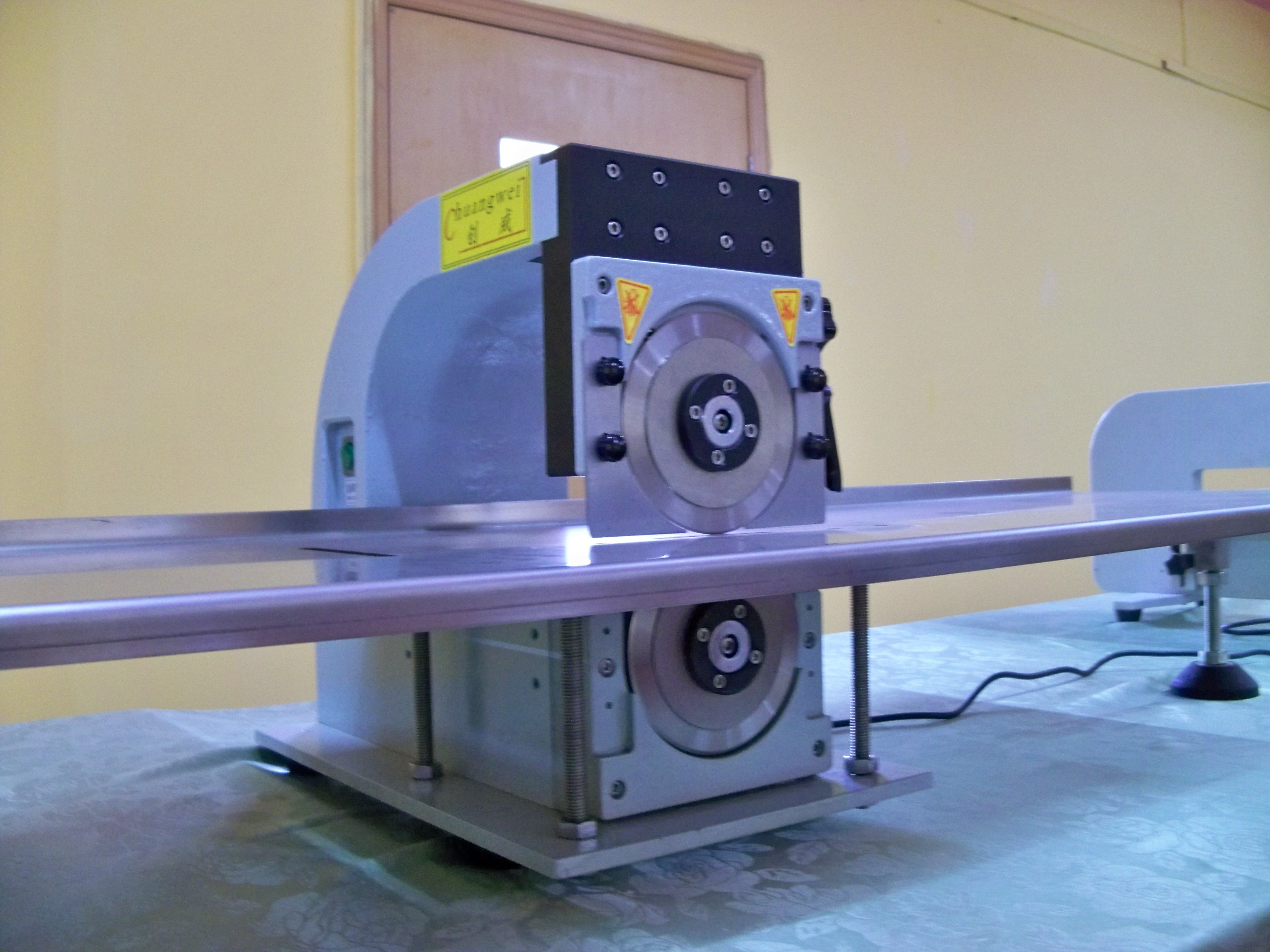

Máy này sử dụng nhiều phương pháp cắt, cắt bảng mạch được thực hiện bởi sáu miếng dao tròn, dao động hai miếng cho một bộ, tạo thành một bộ phận cắt, hoàn toàn là ba nhóm.Toàn bộ quá trình cắt được chia thành ba giai đoạn, bộ lưỡi đầu tiên cắt 40% bảng mạch, sau đó là giai đoạn thứ hai để hoàn thành 40%.Bộ lưỡi dao cuối cùng tách các sản phẩm, để hoàn thành công việc.Do mỗi lần cắt số lượng nhỏ, nên quá trình cắt ứng suất hơn so với cách cắt truyền thống, giảm hơn 80%, bảng mạch tách tốt cạnh của nó phẳng và mịn, bảng phẳng.
Đặc trưng :
|
1 |
Chiều dài của Bảng PCB có thể là Không giới hạn |
|
2 |
Sử dụng thép tốc độ cao vonfram của Đài Loan, độ bền của lưỡi cắt cao hơn, tuổi thọ của lưỡi dao có thể đạt một năm khi tách nền nhôm. |
|
3 |
Lưỡi dao lên và xuống có thể được điều chỉnh chính xác |
|
4 |
Vì máy sử dụng cách cắt đa dạng, do đó quá trình cắt ổn định.Bệ thép không gỉ mở rộng được trang bị van điều tiết có thể điều chỉnh, phù hợp để cắt các chiều rộng khác nhau của bảng mạch đèn bài viết. |
|
5 |
Vận hành dễ dàng, tốc độ cao |
xin lưu ý :
Dao tròn thường sẽ đủ để tách các tấm không phức tạp hoặc cắt bỏ chất thải lề.Tuy nhiên, đối với các bo mạch cao cấp có các thành phần nằm ngay đến vạch phân cách, có thể đạt được chất lượng tốt hơn nếu việc phân tách được thực hiện đồng thời bằng dao tuyến tính dọc theo toàn bộ chiều dài của bảng (ví dụ: CWVC-2L CWVC-450 CWVC-3) .
