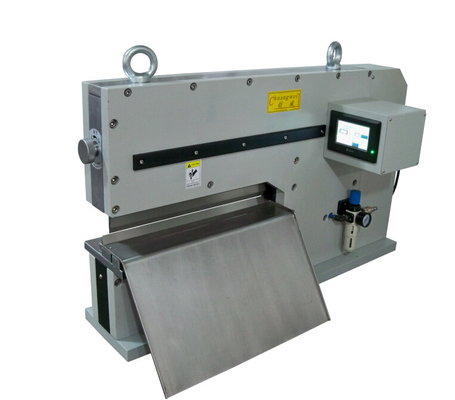

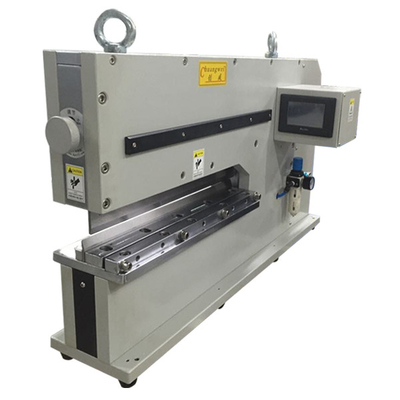

Bảng tách PCB tuyến tính với chuyển động lắc không căng thẳng
Các thông số kỹ thuật PCB depanel:
|
Mô hình: |
SMTfly- 450 |
|
Chiều dài cắt tối đa: |
450 |
|
Máy cắt tấm PCB kích thước: |
780mmx500mmx620mm |
|
Độ dày cắt tối đa: |
0.3-3.5mm |
|
Khu vực làm việc: |
330*220mm |
|
Trọng lượng máy cắt tấm PCB: |
185kg |
Ưu điểm cạnh tranh của chúng tôi:
Động khí và điều khiển bằng điện
Máy được điều khiển bằng khí và điều khiển bằng điện. Máy tách loại dao thẳng được thiết kế để tách các tấm bảng được xếp sẵn một cách cẩn thận, mà không uốn cong hoặc căng căng.Thậm chí
các thành phần SMD nhạy cảm như tụ gốm sẽ không bị hư hại bởi quá trình riêng biệt.Do thiết kế đặc biệt của dao cũng bảng với các thành phần cao được đặt gần các cạnh có thể được tách an toànDựa trên một phương pháp tách đã được chứng minh, dao hình nêm được sử dụng để cắt các tấm trong rãnh.Điều này cho phép các tấm có độ dày dưới 1 mm được tách ra một cách an toàn và không gây căng thẳng.
Ứng dụng:
Cắt các tấm nền nhôm, FR4, sợi thủy tinh, pcba, v.v.
Xin vui lòng để lại tin nhắn cho email:s1@dgwill.com
Đặc điểm:
Lý tưởng cho PCB dày
Có thể sử dụng với nhôm, FR4, CEM3 và các chất nền khác
Theo kịp với sản xuất khối lượng trung bình đến lớn
PCB linh hoạt hoặc siêu mỏng
PCB đông đúc với các thành phần nằm quá gần với đường điểm để các nhà phân phối tiêu chuẩn xử lý
Nhôm và chất nền kim loại hóa (ngoài FR4, CEM3, vv)
PCB được tách bởi hai con dao hình nêm CWVC-450 trong một chuyển động lắc nhẹ nhàng cắt bảng theo đường điểm, mà không gây căng thẳng hoặc hư hại cho PCB hoặc các thành phần.Ngay cả khi các bảng mạch kim loại được xử lý như những người được lấp đầy bằng đèn LED tạo nhiệt đòi hỏi các lớp bên trong kim loại phân tán nhiệt máy này sẽ dễ dàng cắt .
SMTfly-450 pcb depanel cũng cắt PCB linh hoạt và siêu mỏng (dưới 0,5 mm dày) sạch sẽ, không bị xé hoặc xé, ngay cả khi các thành phần nhạy cảm như tụ gốm tinh tế,được gắn trong vòng 0.5 mm của đường điểm. Các bề mặt cắt tuyến tính, thay vì tròn, cho phép tách nhanh hơn mà không cần thêm căng thẳng.

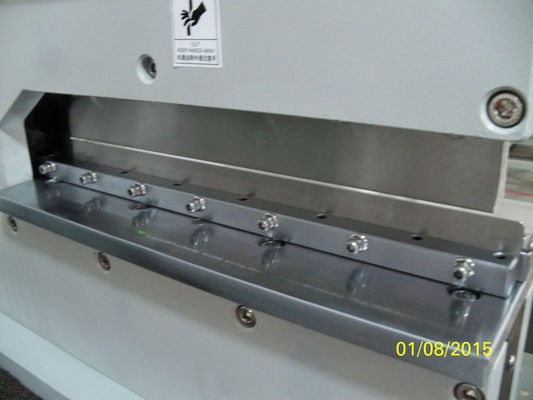

Sự liên kết giữa lưỡi cắt tuyến tính của CWVC-450 và đường điểm của bảng điều khiển được đạt được bằng cách sử dụng một nút ở phía trên của máy.Sự tách biệt hẹp giữa lưỡi dao trên và dưới (tối đa 4 mm) bảo vệ người vận hành khỏi các cạnh lưỡi dao
Ưu điểm:
1Tốc độ cắt là một phân đoạn trong một giây, được điều khiển bởi công tắc đạp khí
2. Khởi động của bộ cắt là cho thụ động, để cắt tiếp xúc và vị trí là dưới sự kiểm soát an toàn. với ít căng thẳng khi cắt, sẽ không có vết nứt hàn.
3Với cắt loại không cuộn (lưỡi dao tròn, dao thẳng), không có bụi, không có động cơ, và không có ô nhiễm bột carbon.
4Với loại cắt không chà xát, không có dư kim loại.
5. Lưỡi dao có thể được sử dụng 600000 lần / không có nguồn cung cấp điện, tránh mất và thay đổi các sản phẩm điện.
6Máy sử dụng máy nén không khí 5-7kg mà không có vị trí cắt cụ thể, và nó được duy trì bằng cách lau bề ngoài của nó với dầu chống rỉ sét.
