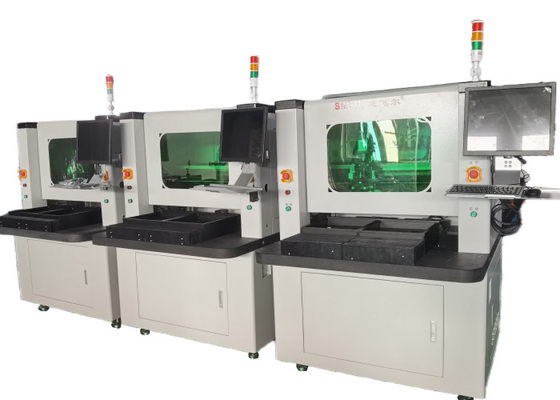

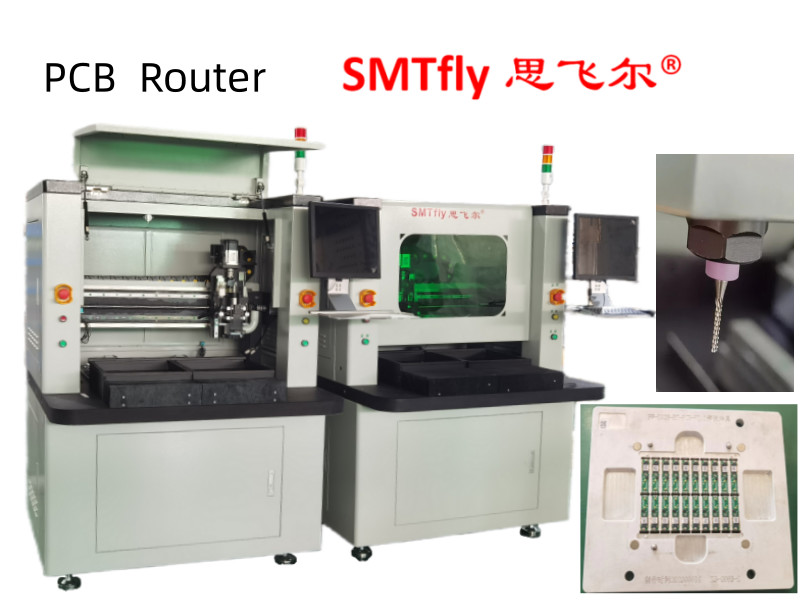

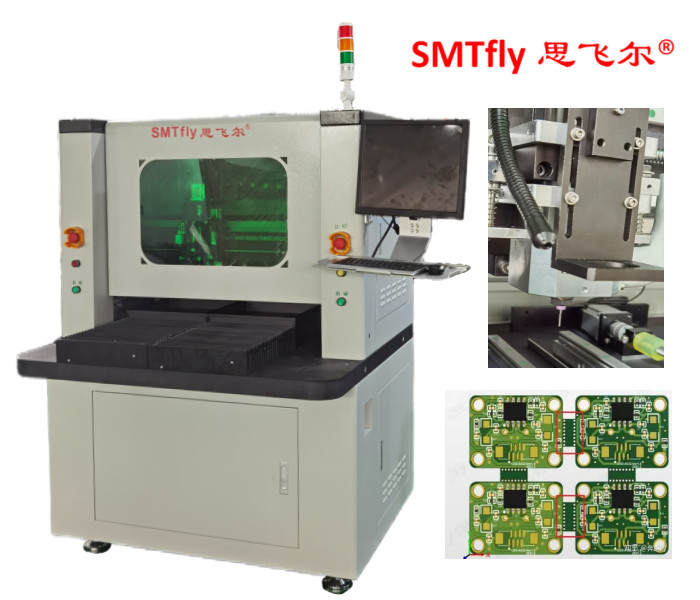

PCB Depaneling cho ngành công nghiệp máy tính với độ chính xác trục 0,001mm
Thiết bị
SPINDLE Morning Star spindle và biến tần
CCD: Sony 520 dòng máy ảnh công nghiệp
LENS: Computar EX2C
Vít: TBI Nhập khẩu vít đá chính xác
Hướng dẫn: HIWIN mở rộng Đường sắt dẫn đường nhập khẩu
Động cơ: JiaBao LCF Series
Thẻ kiểm soát I/O: HFC PCI-9074
Thẻ điều khiển lái xe: HFC PCI-9074
Thẻ I/O: PCI-9074-64pcs/-38pcs
Làm sạch tĩnh: STATIC-ST401A Series
Máy tính: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Giao diện máy: AOC LCD17", Lạc Logitech
phần mềm
| Hệ thống điều khiển | Windows XP Professional (Service3, v.3244) |
| Hoạt động GUI | Windows XP Trung Quốc |
| Chỉnh sửa chương trình | Inline |
| Hệ thống thị giác | CCD AOTU offset |
| Hệ thống điều khiển | F1.0.2 phiên bản |
Các thông số hiệu suất
Nhìn chung
Kích thước: 1220mm*1450mm*1420mm
Trọng lượng: 550kg
Độ cao: 60~110mm
Máy điều khiển
Loại động cơ: dòng JiaBao
Sự lặp lại vị trí: 0,001mm
Khu vực làm việc trục ((max): 680mm*360mm*50mm
Địa điểm làm việc
Thiết lập PCB: tiêu chuẩn, chuyên môn hóa
Loading/unloading PCB: hướng dẫn
Kích thước PCB (tối đa): 322mm*322mm
Độ dày PCB (tối đa): 5mm
Thiết bị
Thiết bị cứng: tiêu chuẩn
Thiết bị cố định: máy móc
Động cơ trục
Năng lượng: 400W
Vòng xoắn: 50000 vòng/phút
Bảo vệ: tự / gió làm mát
Thay đổi cắt: Chuyên môn
Khả năng định tuyến
Tốc độ cắt (tối đa): 100mm/s
Tốc độ lái xe ((max.)): 3000mm/s
Độ chính xác cắt:0.01mm
Hệ thống chân không
Năng lượng chân không:2.2KW AC 380V
Máy hút bụi
Các dịch vụ công cộng
Năng lượng: 2.2KW AC380V
Dòng không khí: 2~5KG/cm2
Lập trình
Chương trình chỉnh sửa:Inline
Chỉnh sửa chức năng: Đường thẳng, cung, vòng tròn, đường cong U
Lưu trữ chương trình: HDD
Hệ thống thị giác: SONE màu CCD
máy cắt mài: AUTO
Thiết lập chân không: AUTO
Các máy giám sát hoạt động
Chỉ số: Chỉ số trạng thái máy
Kiểm tra công cụ: Kiểm tra tự động tuổi thọ công cụ, sử dụng thử nghiệm thời gian
Bảo vệ động cơ: Có chức năng bảo vệ quá nóng, quá tải, điện áp thấp
Kiểm tra quá tải động cơ: Có quá tải, đường dây là bình thường, chức năng bảo vệ điện áp thấp
Thời gian sử dụng công cụ: thời gian sử dụng công cụ phát hiện tự động,
Thống kê dữ liệu: Mô hình bảng riêng biệt, phân biệt số lượng, phương pháp đếm đa dạng
Bảng ghi lỗi: Phần mềm tự động ghi lại tất cả các báo động bộ nhớ của máy
III. Độ chính xác
Độ chính xác trục: 0,001mm
Độ chính xác cắt: 0,1mm
IV. An toàn
Khu vực làm việc bảo vệ: Với bốn bảo vệ kín
Bộ cảm biến cửa: Bộ cảm biến cửa an toàn phía trước và phía sau (không cần thiết)
Nút dừng yêu cầu
3Mô tả chức năng
1) X10 zoom-in hình ảnh làm cho việc lập trình dễ dàng hơn & tăng độ chính xác của thiết lập điểm
2) Hai bàn trượt cung cấp cùng một lúc chuyển động vào và ra để giảm thời gian chốt để tăng năng suất.
3) AUTO MARK hệ thống offset.CCD hình ảnh có thể kiểm tra & mô phỏng con đường hoặc định tuyến để giảm lỗi không cần thiết trước khi cắt
4) Routng bit tự động nâng và di chuyển đến điểm lập trình tiếp theo sau đó cắt để kéo dài thời gian sống của bit định tuyến
5) Thiết kế cửa an toàn công nghiệp
6) Hình ảnh CCD có thể kiểm tra & mô phỏng đường đi hoặc định tuyến để giảm lỗi không cần thiết trước khi cắt
4.Ứng dụng
khoan
