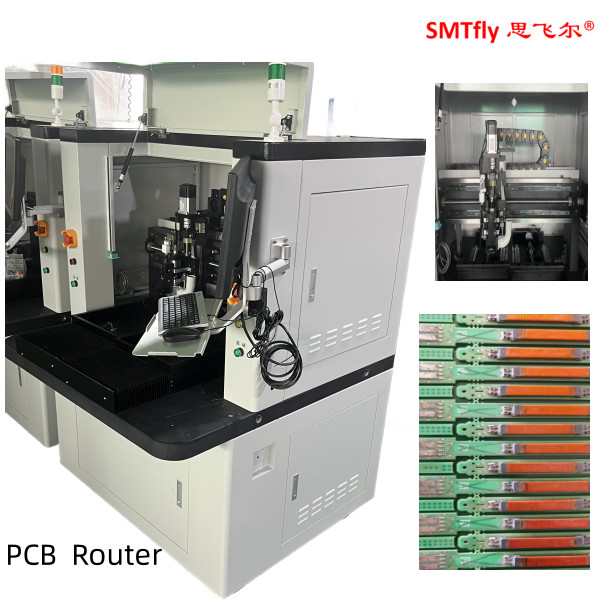

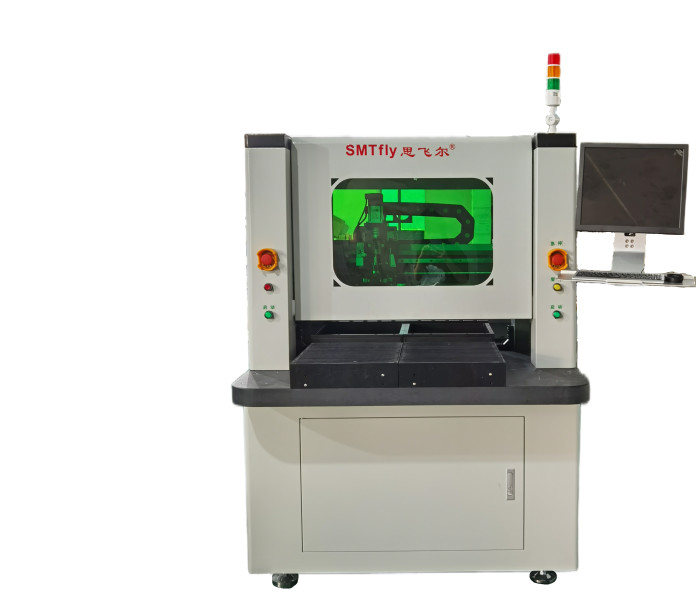

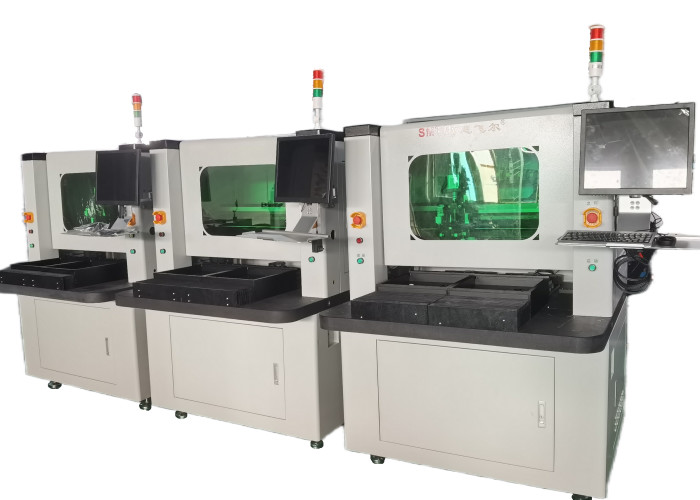

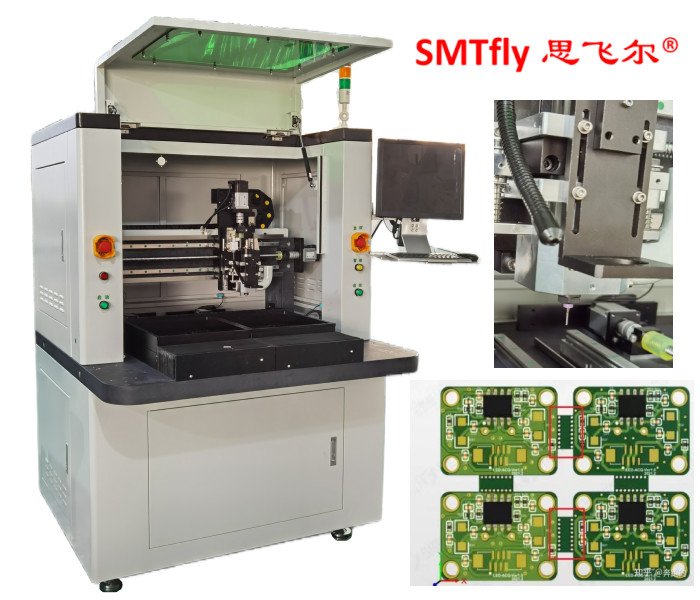

PCB Depaneling CNC PCB Router Machine với bàn làm việc kép,PCB DepanelizerHồ sơ:
Máy cắt trực quan tự động CW-F01 là sản phẩm công nghệ cao được thiết kế mới nhất của một thế hệ mới, với (Machine Vision) chức năng nhận dạng và điều chỉnh trực quan tự động,được áp dụng bởi hệ thống điều khiển servo chính xác cao của Panasonic để nhận ra vị trí nhanh chóng và chính xác, hiển thị độ chính xác tối đa 0,001mm để đảm bảo chất lượng cao của việc cắt và năng suất cao.
Thông số kỹ thuật Phần mềm:
|
Hệ thống điều khiển |
Windows XP Professional (Service3, v.3244) |
|
Hoạt động GUI |
Windows XP Trung Quốc |
|
Chỉnh sửa chương trình |
Inline |
|
Hệ thống thị giác |
CCD AOTU offset |
|
Hệ thống điều khiển |
F1.0.2 phiên bản |
Thiết bị:
SPINDLE Morning Star spindle và biến tần
|
CCD |
Máy ảnh công nghiệp dòng Sony 520 |
|
LENS |
Máy tính EX2C |
|
Đồ vít. |
TBI Nhập khẩu vít quả cầu đất chính xác |
|
Hướng dẫn |
HIWIN mở rộng Đường sắt hướng dẫn tuyến tính nhập khẩu |
|
Động cơ |
Dòng JiaBao LCF |
|
Thẻ kiểm soát I/O |
HFC PCI-9074 |
|
Thẻ kiểm soát lái xe |
HFC PCI-9074 |
|
Thẻ I/O |
PCI-9074-64pcs/-38pcs |
|
Dọn dẹp tĩnh |
Dòng STATIC-ST401A |
|
Máy tính |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Giao diện máy |
AOC LCD17", chuột Logitech |
Các thông số hiệu suất:
|
Nhìn chung |
|
|
Kích thước ((W*D*H) |
1220mm*1450mm*1420mm |
|
Trọng lượng |
550kg |
|
Độ cao thay đổi |
60~110mm |
|
Máy điều khiển |
|
|
Loại động cơ |
Dòng JiaBao |
|
Khả năng lặp lại vị trí |
0.001mm |
|
Khu vực làm việc về trục (max) |
680mm*360mm*50mm |
|
Địa điểm làm việc |
|
|
Địa điểm làm việc |
tiêu chuẩn, chuyên môn |
|
PCB tải / thả |
hướng dẫn |
|
Kích thước PCB (tối đa) |
322mm*322mm |
|
Độ dày PCB (tối đa) |
5mm |
|
Thiết bị |
|
|
Thiết bị cứng |
tiêu chuẩn |
|
Chốt cố định |
máy móc |
|
Động cơ trục |
|
|
Sức mạnh |
400W |
|
Vòng xoắn |
50000 vòng/phút |
|
Bảo vệ |
Tự làm mát / gió |
|
Thay đổi máy cắt |
Chuyên môn |
|
Khả năng định tuyến |
|
|
Tốc độ cắt ((max.) |
100mm/s |
|
Tốc độ lái xe ((max.) |
3000mm/s |
|
Độ chính xác cắt |
0.01mm |
|
Hệ thống chân không |
|
|
Năng lượng chân không |
2.2KW AC 380V |
|
Máy hút bụi |
|
|
Các dịch vụ công cộng |
|
|
Sức mạnh |
2.2KW AC380V |
|
Cung cấp không khí |
2~5kg/cm2 |
Chứng nhận CE
