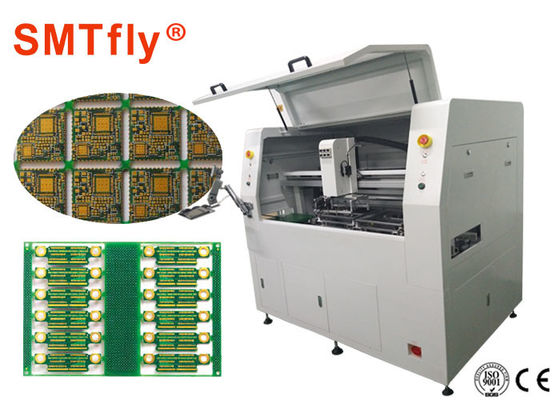

Máy ghi điểm PCB cho 4 trục điều khiển với cạnh cắt mịn

Máy tách PCB hai slide cho giải pháp loại bỏ tấm tốt nhất với cạnh cắt mịn

Đặc điểm:

1. Máy tách PCB hai slide

2. Ít căng thẳng

3. Mắt sắc nhọn

4. Lắp đặt / thả hàng

5. cắt tốc độ cao bởi 4 trục điều khiển

6. Dễ dạy với xử lý hình ảnh

Mô tả

Bộ trao đổi trượt 2 chiều

Máy trao đổi công việc này cung cấp không gian làm việc vào và ra đồng thời để hạn chế thời gian không hoạt động, từ đó đạt đến giá trị đầu ra tối đa.

Lặp lại tuyến đường

Người dùng chỉ cần thiết lập hai điểm tham chiếu để trùng lặp cùng một tuyến đường để tiết kiệm thời gian lập trình.

Routing Bit Sectioning

Người dùng có thể thiết lập một khoảng cách được chỉ định, và có bit định tuyến di chuyển lên hoặc xuống để tạo ra một phần mới của bit quảng cáo để cắt bảng để nhân tuổi thọ của bit định tuyến.

GUI thân thiện

Hệ thống Windows XP và giao diện người dùng đồ họa (GUI) được áp dụng, cho phép người dùng dễ dàng học và sử dụng chương trình.

Thông số kỹ thuật

• Thiết lập Thiết bị: 2 trạm
• Khu vực làm việc: X: 320mm, Y: 320mm, Z: 60mm
• Khu vực cắt: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Độ cao của thành phần PCB: mặt trên: 15mm
• Độ dày PCB: 0,5 đến 3,0 mm
• Đường kính bit router: 0,8 ~ 2,0 mm ((Lựa chọn: Hơn 2,0 mm)
• Độ chính xác cắt: ± 0,10 mm
• Độ chính xác vị trí: ± 0,01mm
• Độ lặp lại vị trí: ± 0,02mm
• Số trục đang sử dụng: 7 trục (X, YL, YR, Z, Carry, P/P, Conveyor).
• Tốc độ lái xe (Max): X, YL, YR: 1000mm/s, Z: 750mm/s
• Tốc độ cắt (Max) : X, Y, Z: 100mm / sec (Đó là theo thông số kỹ thuật của Bit cho cài đặt tốc độ tốt nhất)
• Động cơ xoắn ốc: Động cơ tần số biến động tốc độ cao 150W (tối đa.50,000rpm)
• Biến bit: Hướng dẫn
• Khả năng cắt: tuyến tính, tròn, đường cong U, vòm, đường cong L
• Động cơ của trục: 7 trục (150W AC servo motors)
• Số lượng thay đổi bit: tối đa 2
• Kế hoạch tuyến đường: Nhập tọa độ trực tiếp hoặc hướng dẫn bằng tay với camera CCD × 10
• Cảm biến khu vực an toàn: không có
• Khám phá bit: Tiêu chuẩn
• Giao trình lưu trữ: HDD
• Bản sao lưu chương trình: USB
• Hệ điều hành: Windows 7
• Giao diện người máy: màn hình cảm ứng màn hình công nghiệp màn hình + bàn phím + chuột
• Điều chỉnh conveyor: điều chỉnh bằng tay Max: Y: 350mm Min: Y: 100mm
• Khả năng tải conveyor: Max: 2 kg
• PCB tải / thả: Tự động
• Nguồn cung cấp điện: 3 giai đoạn AC220V±3% 50Hz/60Hz, 3,5 kw
• Không khí: 0,5Mpa
• Kích thước: (W)2002mm x (D)1279mm x (H)1716mm + 578mm tháp tín hiệu
• Trọng lượng: khoảng 500 kg
