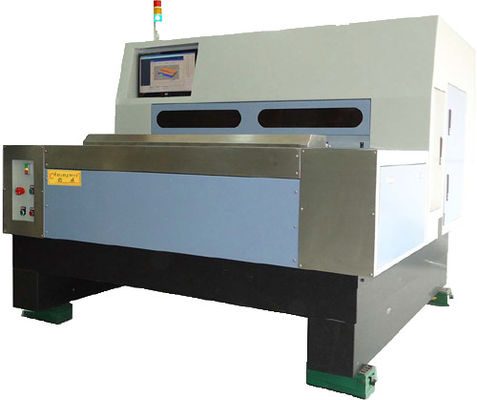

Máy chấm điểm V hoàn toàn tự động Máy phân tách PCB cắt V trên bảng PCB
Khách hàng bình luận
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.
Thông số cấu hình:
|
Mục |
Tham số |
Nhận xét |
|
Kích thước |
1900 × 2280 × 1585mm |
L * W * H |
|
Chiều cao làm việc |
920 ± 50mm |
|
|
Cân nặng |
3000kg |
|
|
Nguồn cấp |
AC 220V, 50 / 60HZ |
|
|
Sức chứa |
3.0KW |
|
|
Áp suất không khí |
5kg / cm2 |
|
|
Nền tảng làm việc |
Tối đa: 1550mm * 630mm |
|
|
Độ dày |
0,3 ~ 3,2 mm |
|
|
Thông số lưỡi |
Đường kính ngoài: φ120mm Đường kính trong: φ25.4mm |
|
|
Định vị Dowel |
Đường kính: 2MM (7PCS) |
|
|
Khoảng cách tối thiểu giữa vạch điểm V đầu tiên và lỗ ghim |
4,5 MÉT |
|
|
Bề dày của một thanh gươm |
2mm |
|
|
Rãnh chữ V Độ chính xác độ dày còn lại |
± 2 triệu |
|
|
Độ chính xác của Pitch rãnh chữ V |
± 2 triệu |
|
|
Rãnh chữ V Độ chính xác song song |
± 2 triệu |
|
|
Tốc độ cắt lưỡi |
6.000RPM |
|
|
Cắt nhanh |
0 ~ 50m / phút |
|
|
Tốc độ dịch chuyển |
Tối đa 70 triệu / PHÚT |
|
|
Máy hút bụi |
Hệ thống ống nước 2in 3.5KW |
Phụ kiện máy:
|
Phụ kiện |
Nhãn hiệu |
Nguồn gốc |
Nhận xét |
|
Hướng dẫn đường sắt |
PMI |
Đài loan |
|
|
Hướng dẫn vít |
TBI |
Đài loan |
|
|
Động cơ Servo |
Điện Fuji |
Nhật Bản |
|
|
Động cơ trục chính |
Điện Fuji |
Nhật Bản |
|
|
máy tính |
HP |
Trung Quốc |
Máy tính Doanh nhân HP 19 ” |
|
Thân hình |
Đá hoa |
Tế Nam của Trung Quốc |
Đặc tính:
1. Theo các đặc tính của máy V-CUT tự động PCB / MCPCB liên quan đến nhiều lĩnh vực, xây dựng hệ thống tạo mẫu kỹ thuật số máy V-CUT tự động PCB / MCPCB sử dụng thiết kế và mô phỏng chung đa ngành trong giai đoạn thiết kế các tính năng và hiệu suất của sản phẩm để kiểm tra và thử nghiệm , hiệu suất sản phẩm để đáp ứng các mục tiêu thiết kế, giải quyết xung đột và giao thoa giữa các lĩnh vực khác nhau để đạt được sự kết hợp tối ưu, điều này sẽ cải thiện đáng kể chất lượng sản phẩm và hiệu suất hệ thống.
2. Tất cả các cơ sở của máy sử dụng đá granit "Tarzan Qing" hoặc "Tế Nam Qing", và lực lượng loại bỏ kinh nghiệm, độ cứng mạnh mẽ, ổn định tốt.
3. Truyền động định vị trục XYZ sử dụng truyền động động cơ AC servo hiệu suất cao nhập khẩu, để đạt được định vị chính xác tốc độ cao và tăng năng suất hiệu quả.
4. Hệ thống truyền động và dẫn hướng chính xác: dẫn hướng tuyến tính chính xác nhập khẩu và trục vít bi chính xác, bánh răng chính xác cao, vị trí.
5. Với các chức năng dao găm cho Xử lý dao nhảy PCB / MCPCB phức tạp
6. Có sẵn để gia công chính xác cao cho các kích thước khác nhau của bảng V-rãnh 0,4 ~ 3,2mm độ dày khác nhau của bảng
7. Dao đầu tiên vào tâm của đinh PIN cao hơn 4,5mm so với mức dự trữ tối thiểu
8. Đường kính tối thiểu của dao mài 114MM, tuổi thọ dao cao nhất
9. Sử dụng WINDOWS giao diện hoạt động của Trung Quốc, như xử lý dữ liệu và quản lý số mặt hàng.
10. Thích hợp cho một mặt và hai mặt, nhiều lớp, tạo thành bề mặt trước của bảng nhôm tấm sử dụng.
11. Trong quá trình xử lý V-CUT, với điều khiển máy đo tự động, chức năng phát hiện độ dày dư.
12. Nhập khẩu động cơ trục chính tốc độ cao của Nhật Bản, cắt rãnh V không có cạnh, tuổi thọ dụng cụ cao hơn
13. Sử dụng hệ thống điều khiển thông minh, không bị gián đoạn, hoạt động ổn định, sửa chữa lỗi từ dễ đến khó.
14. Dao, dao điều khiển số đồ họa sâu, độ chính xác cao, dễ học, dễ thiết lập toàn bộ.
15. Nhập thông tin đồng thời có AB, lái nhân tạo, xử lý sơ cấp.
16. Có sẵn (tùy chọn) hệ thống hút bụi hiệu quả cao, có thể giữ môi trường xưởng sạch sẽ
Chứng nhận CE
