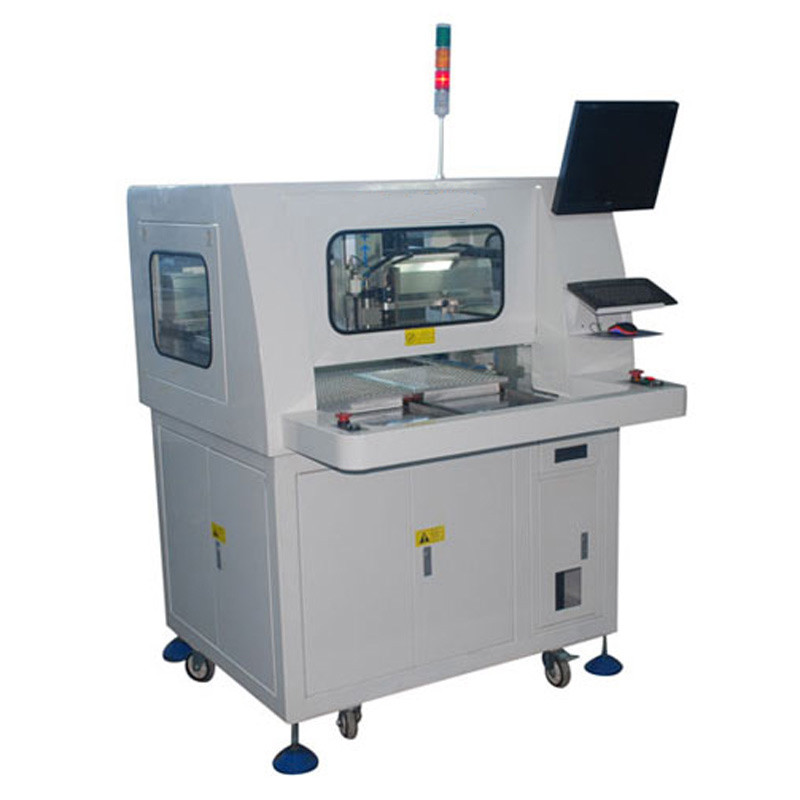

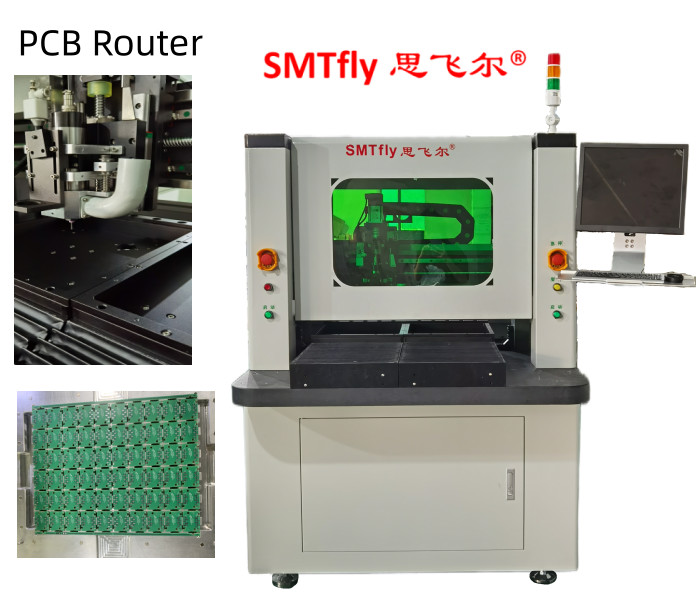

Máy định tuyến CNC PCB 50000rpm / phút với Căn chỉnh máy ảnh CCD

I. Phần cứng

CON QUAY

Trục chính và biến tần Morning Star

CCĐ

Sony 520 dòng máy ảnh công nghiệp

ỐNG KÍNH

Máy tính EX2C

Đinh ốc

TBI Precision bóng đất nhập khẩu vít

Hướng dẫn

Mở rộng HIWIN Ray dẫn hướng tuyến tính nhập khẩu

ĐỘNG CƠ

Dòng Gia Bảo LCF

THẺ ĐIỀU KHIỂN I/O

HFC PCI-9074

THẺ ĐIỀU KHIỂN LÁI XE

HFC PCI-9074

THẺ I/O

PCI-9074-64 chiếc/-38 chiếc

dọn dẹp tĩnh

Dòng STATIC-ST401A

Máy tính

RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)

Giao diện máy

AOC LCD17",chuột Logitech

2.phần mềm

Hệ thống điều khiển

Windows XP Professional (Service3,v.3244)

GUI hoạt động

Windows XP Trung Quốc

chỉnh sửa chương trình

nội tuyến

Thị giác

CCD bù đắp AOTU

Hệ thống điều khiển

Phiên bản F 1.0.2

Tổng thể

Kích thước(W*D*H)

1220mm*1450mm*1420mm

Cân nặng

550kg

Độ lệch chiều cao

60~110mm

Người thao túng

Loại động cơ

sê-ri Gia Bảo

độ lặp lại định vị

0,001mm

Khu vực làm việc trục (tối đa)

680mm*360mm*50mm

trạm làm việc

cố định PCB

tiêu chuẩn, chuyên môn hóa

Nạp/dỡ PCB

thủ công

Kích thước PCB (tối đa)

322mm * 322mm

PCB dày (tối đa)

5mm

cố định

cố định độ cứng

tiêu chuẩn

cố định cố định

máy móc

động cơ trục chính

Quyền lực

400W

Con quay

50000 vòng / phút

Bảo vệ

làm mát tự/gió

Thay đổi máy cắt

chuyên ngành

khả năng định tuyến

Tốc độ cắt (tối đa)

100mm/giây

Tốc độ lái xe (tối đa)

3000mm/giây

Độ chính xác của cắt

0,01mm

Hệ thống chân không

điện chân không

2.2KW điện xoay chiều 380V

Máy hút bụi

dây dọi

tiện ích

Quyền lực

2.2KWAC380V

Cung cấp không khí

2~5kg/cm2

lập trình

chỉnh sửa chương trình

nội tuyến

chỉnh sửa chức năng

Đường thẳng, vòng cung, hình tròn, đường cong chữ U

lưu trữ chương trình

ổ cứng

Thị giác

CCD màu SONE

dao phay bù đắp

TỰ ĐỘNG

thiết lập chân không

TỰ ĐỘNG

Giám sát hoạt động

chỉ báo

Iindicator Trạng thái máy

công cụ kiểm tra

Tuổi thọ công cụ tự động phát hiện, việc sử dụng thử nghiệm thời gian

động cơ bảo vệ

Có chức năng bảo vệ quá nhiệt, quá tải, thấp áp

kiểm tra quá tải động cơ

Quá tải, đường dây bình thường, chức năng bảo vệ điện áp thấp

Thời gian sử dụng công cụ

Tuổi thọ công cụ phát hiện tự động,

thống kê dữ liệu

Model bảng riêng, đếm tách, cách đếm đa dạng

Bản ghi lỗi

Phần mềm tự động ghi tất cả các cảnh báo vào bộ nhớ của máy

III.Sự chính xác

độ chính xác trục

0,001mm

cắt chính xác

0,1mm

IV.Sự an toàn

bảo vệ khu vực làm việc

Với bốn bảo vệ kín

cảm biến cửa

Cảm biến công tắc vi cửa an toàn phía trước và phía sau (tùy chọn)

Nút dừng khẩn cấp
