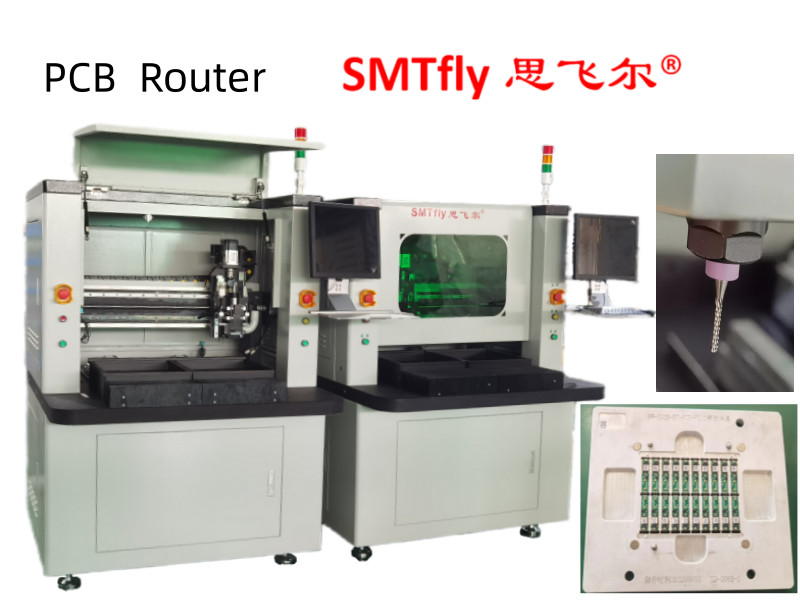

6000RPM Sycotec Spindle Double Tables PCB Router cho bảng MCPCB Tính năng của bộ định tuyến PCB:
Giải pháp cho việc loại bỏ tấm không căng thẳng
Hệ thống hút bụi hiệu quả cao dựa trên thiết bị
Xóa tấm sạch và chính xác cho PCB đông dân cư
Phần mềm xử lý hình ảnh tiên tiến cung cấp hoạt động điểm và nhấp chuột để lập trình đường dẫn router
Trả thù sắp xếp tự động bằng máy ảnh CCD
Hoạt động thân thiện với người dùng
Tuổi thọ bit mở rộng bằng cách điều chỉnh độ sâu bit tự động của bộ định tuyến
Thời gian nói tốt hơn
Cần bảo trì ít
Giá hợp lý
Robot tuyến tính tự do hiệu chuẩn
Lợi ích của bộ định tuyến PCB
Không có cách nào tốt hơn để trang bị một bảng mạch in hơn với bộ định tuyến PCB của chúng tôi.PCB depaneler này là câu trả lời cho PCB depaneling rắc rối miễn phí thông qua việc sử dụng một bit router mà giảm thiểu căng thẳng trên các thành phần. Vòng trục tốc độ cao bao gồm trong máy tăng tốc độ cắt và duy trì độ chính xác, đồng thời cho phép thiết kế bảng linh hoạt với các mẫu cắt khác nhau.PCB depaneler của chúng tôi cũng sẽ cắt giảm thay thế bit với bộ định tuyến của chúng tôi hệ thống điều chỉnh độ sâu bitTốc độ cắt tối đa của bit router PCB là 50mm mỗi giây, trong khi tốc độ di chuyển là tối đa 800mm mỗi giây.Với hệ thống hút bụi dựa trên thiết bị cố định, hệ thống chắc chắn sẽ sạch sẽ và hiệu quả. Điều này ngăn ngừa cong, và tận dụng tối đa sức mạnh chân không cho thu thập bụi hiệu quả nhất.
Hoạt động dễ dàng của PCB Router
Dễ sử dụng, phần mềm xử lý hình ảnh của bộ định tuyến PCB làm cho nó đơn giản để lập trình cắt đường dẫn với công nghệ điểm và nhấp chuột,Nó cũng tự động bù đắp cho sự liên kết với máy ảnh CCD. Với một cú chạm đơn giản của một nút bên ngoài PCB depaneling có thể được bắt đầu ngay lập tức cho hoạt động dễ dàng, và thông qua các dễ sử dụng chế độ tiền lập trình,hoạt động của máy được làm cho thậm chí ít đòi hỏi hơnCác PCB depaneler cũng là rất thấp bảo trì, như máy được thiết kế để dễ dàng truy cập và sửa chữa.trong khi vòng bi gốm được tích hợp để cung cấp 60,000rpm cho quay.
Hiệu quả chi phí của PCB Router
Với sự đa dạng của lợi ích mà các hệ thống đệm của chúng tôi cung cấp, và sự dễ dàng trong đó máy có thể vận hành, giá là không thể phủ nhận thực tế.Không chỉ các nhu cầu của việc đào tạo được chăm sóc một cách hiệu quả và đơn giản, nhưng chi phí thấp sẽ tiết kiệm tiền và thời gian.
Thông số kỹ thuật của bộ định tuyến PCB:
|
I. Thiết bị |
|
|
Vòng tròn |
KAVO spindle ((Model:4025) |
|
CCD |
Máy ảnh công nghiệp dòng Sony 520 |
|
LENS |
Máy tính EX2C |
|
Đồ vít. |
TBI Nhập khẩu vít quả cầu đất chính xác |
|
Hướng dẫn |
HIWIN mở rộng Đường sắt hướng dẫn tuyến tính nhập khẩu |
|
Động cơ |
Dòng JiaBao LCF |
|
Thẻ kiểm soát I/O |
HFC PCI-9074 |
|
Thẻ kiểm soát lái xe |
HFC PCI-9074 |
|
Thẻ I/O |
PCI-9074-64pcs/-38pcs |
|
Dọn dẹp tĩnh |
Dòng STATIC-ST401A |
|
Máy tính |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Giao diện máy |
AOC LCD17", chuột Logitech |
|
2. phần mềm |
|
|
Hệ thống điều khiển |
Windows XP Professional (Service3, v.3244) |
|
Hoạt động GUI |
Tiếng Anh Windows XP |
|
Chỉnh sửa chương trình |
Inline |
|
Hệ thống thị giác |
CCD AOTU offset |
|
Hệ thống điều khiển |
F1.2Phiên bản.88 |
|
Nhìn chung |
|
|
Kích thước ((W*D*H) |
1280mm*1450mm*1480mm |
|
Trọng lượng |
750kg |
|
Độ cao thay đổi |
60~110mm |
|
Máy điều khiển |
|
|
Loại động cơ |
Dòng JiaBao |
|
Khả năng lặp lại vị trí |
0.001mm |
|
Khu vực làm việc về trục (max) |
890mm*560mm*50mm |
|
Địa điểm làm việc |
|
|
Tích hợp PCB |
tiêu chuẩn, chuyên môn |
|
PCB tải / thả |
hướng dẫn |
|
Kích thước PCB (tối đa) |
450*350mm |
|
Độ dày PCB (tối đa) |
5mm |
|
Thiết bị |
|
|
Thiết bị cứng |
Thiết bị tùy chỉnh |
|
Chốt cố định |
máy móc |
|
Động cơ trục |
|
|
Sức mạnh |
150W |
|
Vòng xoắn |
60000 vòng/phút |
|
Bảo vệ |
Tự làm mát / gió |
|
Thay đổi máy cắt |
Chuyên môn |
|
Khả năng định tuyến |
|
|
Tốc độ cắt ((max.) |
80mm/s |
|
Tốc độ lái xe ((max.) |
2500mm/s |
|
Độ chính xác cắt |
0.01mm |
|
Hệ thống chân không |
|
|
Năng lượng chân không |
3.5KW AC 380V |
|
Không khí |
bùn |
|
Các dịch vụ công cộng |
|
|
Sức mạnh |
2.0KW AC380V |
|
Cung cấp không khí |
4-6KG/cm2 |
|
Lập trình |
|
|
Chỉnh sửa chương trình |
Inline |
|
Chỉnh sửa chức năng |
Đường thẳng, cung, vòng tròn, đường cong U |
|
Lưu trữ chương trình |
HDD |
|
Hệ thống thị giác |
SONE màu CCD |
|
Máy cắt mài trượt |
AUTO |
|
Thiết lập chân không |
AUTO |
|
Các máy giám sát hoạt động |
|
|
Chỉ số |
Chỉ số trạng thái máy |
|
kiểm tra công cụ |
Tuổi thọ của công cụ phát hiện tự động, sử dụng thử nghiệm thời gian |
|
Bảo vệ động cơ |
Có chức năng bảo vệ quá nóng, quá tải, điện áp thấp |
|
Kiểm tra quá tải động cơ |
Có quá tải, đường dây là bình thường, chức năng bảo vệ điện áp thấp |
|
Thời gian sử dụng công cụ |
Tuổi thọ của công cụ phát hiện tự động, |
|
Số liệu thống kê |
Mô hình bảng riêng biệt, số lượng tách biệt, phương pháp đếm đa dạng |
|
Ghi chép lỗi |
Phần mềm tự động ghi lại tất cả các báo động bộ nhớ của máy |
|
III. Độ chính xác |
|
|
Độ chính xác trục |
0.001mm |
|
Độ chính xác cắt |
0.1mm |
|
IV. An toàn |
|
|
Bảo vệ khu vực làm việc |
Với bốn bảo vệ kín |
|
Bộ cảm biến cửa |
Bộ cảm biến công tắc nhỏ cửa an toàn phía trước và phía sau (không cần thiết) |
|
Nút dừng yêu cầu |
|

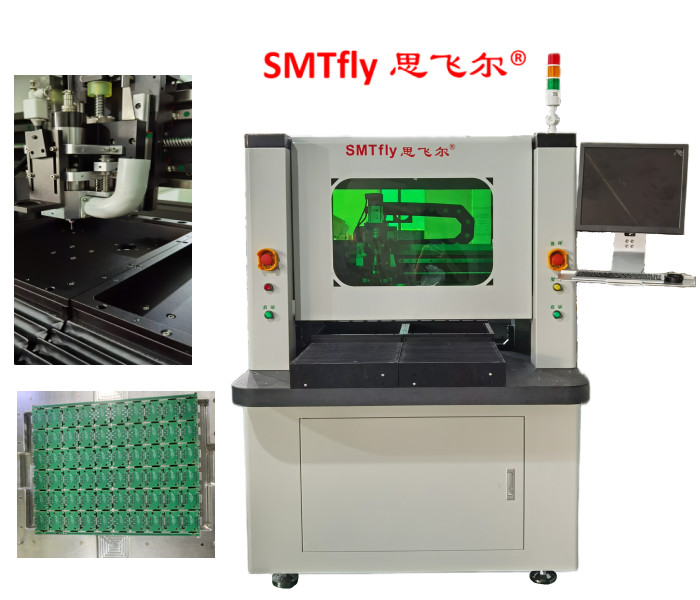

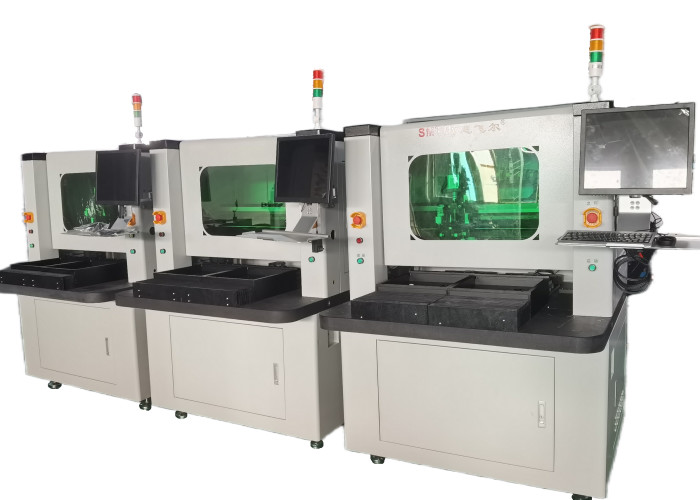

Bao bì hình ảnh của PCB Router vàThiết lập bit định tuyến cho thời gian sống dài hơn:
