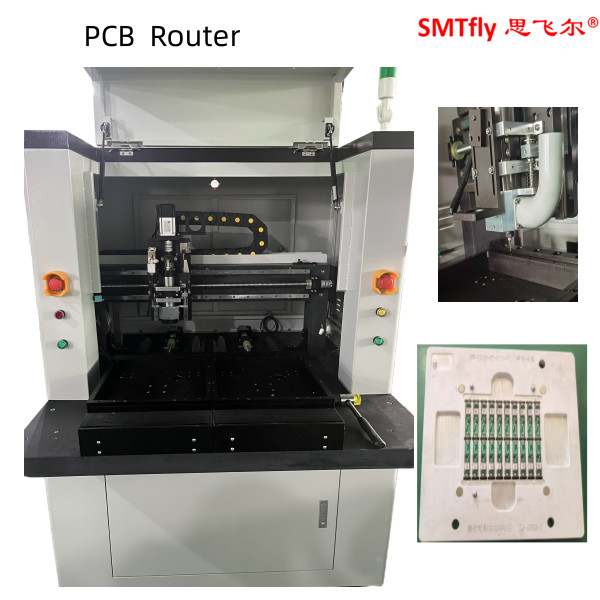

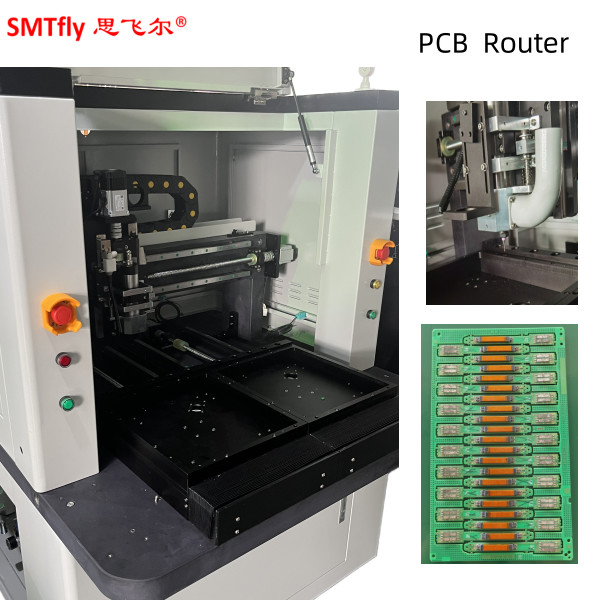

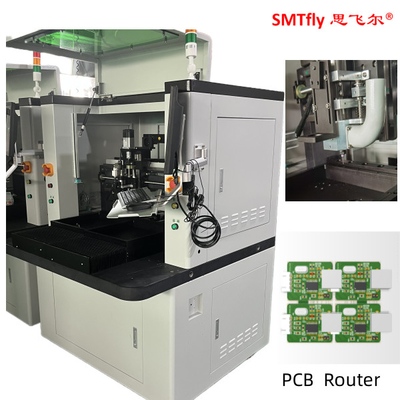

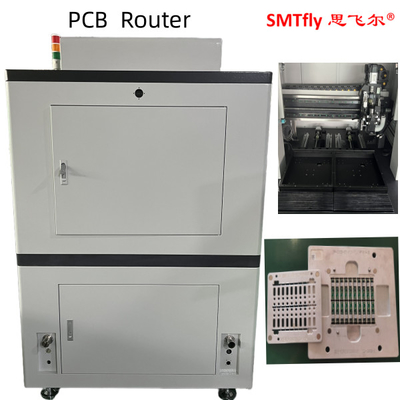

Universal Thumble Depaneling Router, Máy định tuyến Cnc Pcb 100W

I.Đồ cứng

Mô hình / loại hệ thống

Windows XP Professional

Nhìn chung

Dấu chân (LxWxH)

800mm*850mm*1700mm

Trọng lượng (khoảng)

150kg

Các chân máy có thể điều chỉnh (đối với chiều cao)

60~110mm

Máy điều khiển

Động cơ điều khiển

Panasonic MINAS A5 series

Khả năng lặp lại của bộ điều khiển

0.001mm

Cấu hình trục

Đi bộ trục tối đa (X,Y,Z)

400mm*650mm*50mm

Địa điểm làm việc

Định vị bảng

Định vị cố định, vị trí phổ quát ngón tay, điều chỉnh thị lực

Nạp hàng/Dùng hàng

hướng dẫn

Phạm vi định tuyến

320mm*320mm

Độ dày bảng

3mm

Thiết bị

Thiết bị cứng

Chiếc ngón tay phổ quát & thiết bị chống tĩnh

Kẹp trên cùng

Sử dụng vị trí lỗ

Động cơ trục

Sức mạnh

100W

Tốc độ tối đa

60000 vòng/phút

Làm mát

Làm mát tự nhiên và làm mát bằng không khí

Kích thước bit của router

3mm*3mm

Thay đổi công cụ

Sử dụng chìa khóa đặc biệt

Động cơ trục

Sức mạnh

100W

Tốc độ tối đa

60000 vòng/phút

Làm mát

Làm mát tự nhiên và làm mát bằng không khí

Kích thước bit của router

3mm*3mm

Thay đổi công cụ

Sử dụng chìa khóa đặc biệt

Khả năng định tuyến

Tốc độ định tuyến tối đa

100mm/s

Khả năng lặp lại

0.02mm

Hệ thống chân không

Sức mạnh

0.75KW220V Động cơ đơn pha

Bộ lọc

Dọc và ngang

Các dịch vụ công cộng

Sức mạnh

1.5KW AC220V

Cung cấp không khí

4~5kg/cm2

II. Phần mềm và lập trình

Nền tảng hệ thống

Windows XP Professional (Service3, v.3244)

Tính ổn định hệ thống

24 giờ không ngoại lệ

Hệ thống thị giác

Hệ thống điều chỉnh đường thẳng thị giác CCD chính xác (sony 250 series)

Lập trình

Trên mạng

Chương trình trực tuyến

Chức năng chỉnh sửa

Đẳng, chéo, vòng cung tròn, vòng tròn

Số chương trình có thể được cài đặt

chọn một vị trí lưu trữ theo yêu cầu của khách hàng

Thiết lập Camera CCD cho lập trình

Fangchen F130 CCD chính xác cao

Tiền bồi thường đường kính Toolbit

Cung cấp các góc khác nhau để bù đắp cho người dùng để chọn

hình dạng khác nhau

Thay đổi bộ lọc Interval (khoảng cách) thiết lập

bộ lọc làm sạch tự động và hộp thu bụi khi

xử lý được hoàn thành tập trung mỗi lần

Các máy giám sát hoạt động

Đèn tháp 3 màu

Ánh sáng 3 màu theo dõi điều kiện làm việc của máy

Đèn tháp 3 màu

Phát hiện tự động thời gian sử dụng và thời gian sử dụng công cụ

Phát hiện quá nóng động cơ

chức năng bảo vệ quá nóng, quá tải, điện áp thấp

Khám phá quá tải servo

quá tải, đường dây là bình thường, chức năng bảo vệ điện áp thấp

Theo dõi thời gian sử dụng công cụ

phát hiện thời gian sử dụng công cụ

Bộ đếm bảng PCB

cắt mục, cắt đếm, cách đa dạng của việc đếm.

báo động thay đổi bộ lọc chân không

không sử dụng để lọc chân không

Lịch sử lỗi máy

Phần mềm tự động ghi lại tất cả các báo động bộ nhớ

III. Độ chính xác

Độ chính xác vị trí trục

0.01mm

Độ chính xác định tuyến

0.02mm

IV. An toàn

Khu vực làm việc khép kín

Sử dụng bốn bảo vệ niêm phong

Cảm biến khóa cửa

cảm biến vi mạch

Nút dừng khẩn cấp

Vâng.
