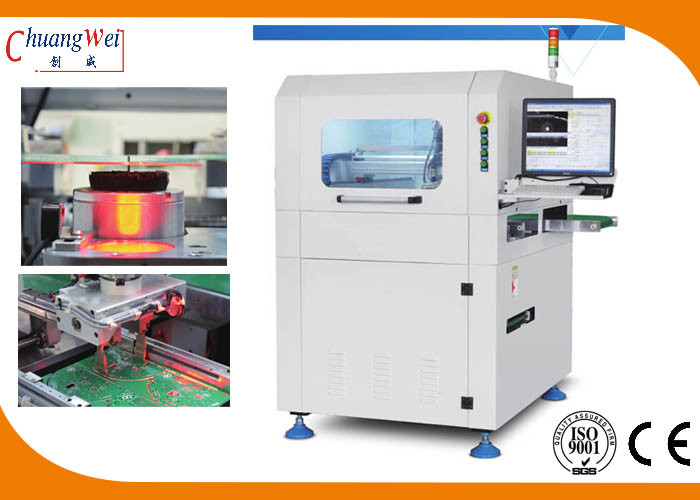

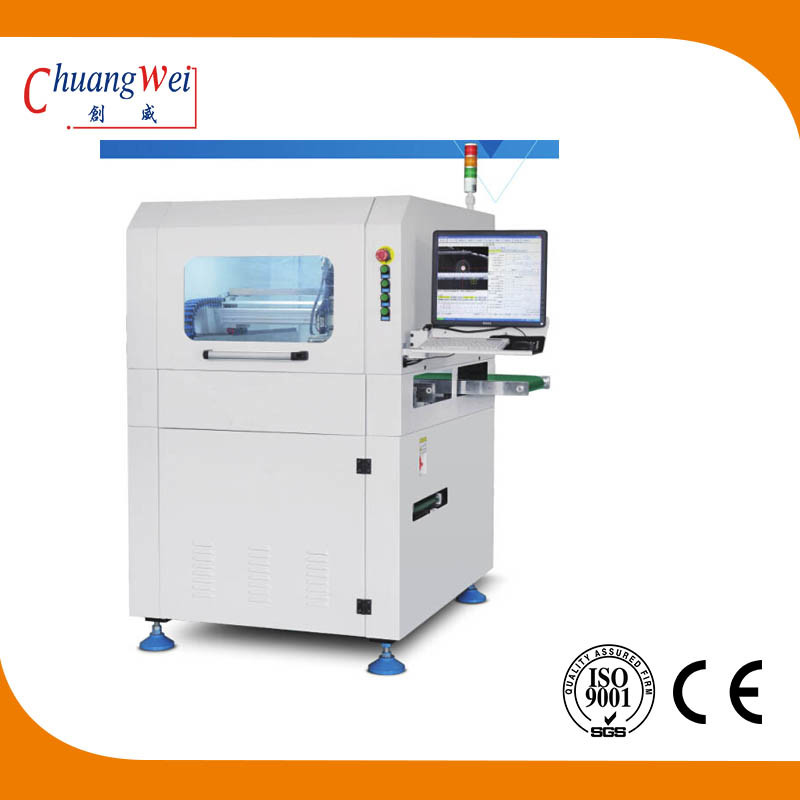

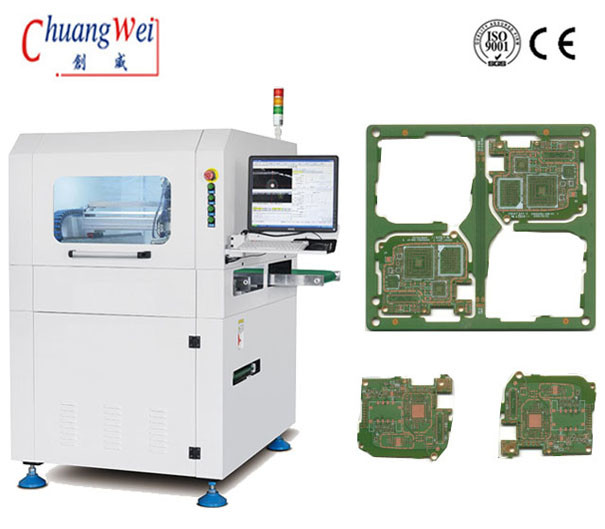

Giám sát ESD Máy cắt PCB nội tuyến với 60000 RPM:
Giải pháp chuyển tiếp bảng điều khiển 1: PCB đã cắt sẽ được chuyển bằng hệ thống kẹp tới dây truyền đai, và sau đó được gửi bằng đường truyền ESD thông qua máy móc vào dây chuyền lắp ráp, hoặc được nhặt và tải vào hộp sản phẩm bằng giải pháp thao tác tùy chỉnh.
Giải pháp lắp ráp bảng điều khiển 2: sử dụng bộ phận chuyển tiếp bảng điều khiển theo lô ARM-1 tháo dây đai truyền từ máy, chèn bộ phận chuyển tiếp bảng điều khiển từ phía sau máy và tải trực tiếp bảng điều khiển vào hộp vỉ trong ARM-1 thông qua hệ thống kẹp.Giải pháp được đặc trưng bởi sự đơn giản và tiện lợi.
Tính năng máy cắt nội tuyến PCB
1. Thay đổi công cụ tự động
2. Giám sát ESD
3. Thông tin phản hồi về thị trường cắt giảm
4. Chế độ sản xuất tự động
5. Mối liên hệ giữa chức năng thống kê Spc và hệ thống quản lý của khách hàng-ERP
6. Có thể được trang bị chức năng chống cháy nổ của máy hút bụi
Đặc điểm kỹ thuật máy cắt nội tuyến PCB:
| Mô hình | SMTfly-F03 |
| Kích thước máy | 1000 * 1200 * 1533mm |
| Cân nặng | Xấp xỉ 1900kgs |
| Kích thước PCB tối đa | 350 * 350mm |
| Độ dày PCB | 0,4-6mm |
| Chiều cao truyền tải | 900 ± 50mm |
| Hướng truyền | Trái -> Phải |
| Tốc độ truyền | 1500mm / s (tối đa) / có thể điều chỉnh |
| Loại đĩa ăn | Đường ray hướng dẫn giao thông loại đoạn |
| Điều chỉnh chiều rộng đường ray | Tự động |
| Tín hiệu giao tiếp của máy tính trên và dưới | SMEMA |
| Định vị PCB | Kẹp ray dẫn hướng trên và dưới |
| Hệ thống lấy hàng | Hệ thống kẹp quay 360 °;Tối đa 2 nhóm vòi hút chân không, tối đa 4 nhóm đơn vị vận chuyển dây đai / bảng điều khiển theo lô ESD |
| Cắt trục chính / tốc độ | KAVO của Đức, 60.000 vòng / phút |
| Loại làm mát | Nén khí |
| Giám sát ESD | Đúng |
| Thay đổi công cụ tự động | Đúng |
| Cắt phản hồi căng thẳng | Đúng |
| Kiểm tra lưỡi gãy | Đúng |
| Cắt nhanh | 1-200mm / s |
| Độ chính xác cắt | ± 0,5mm |
| Lặp lại độ chính xác của vị trí | ± 0,01mm |
| Phối hợp tốc độ di chuyển | 1000mm / s |
| Loại tấm | Vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng điều khiển theo lô |
| Loại hình thu gom chất thải | Ra khỏi đường đua |
| Lập trình thủ tục | Chương trình nhập / chỉnh sửa bản vẽ GERBER thông qua hệ thống trực quan |
| Cung cấp không khí | 5-8kg / cm2 |
| Nguồn cấp | AC380V ± 5%, 50 / 60Hz, 3KW |
Ưu điểm của máy cắt PCB nội tuyến Bộ thay đổi công cụ tự động
Bộ thay dao tiêu chuẩn hỗ trợ ba loại dụng cụ 3.175mm, mỗi loại có khả năng nạp cao nhất là 10 dụng cụ.Nó được kết hợp với hệ thống kẹp và hệ thống nâng chính xác;ba trục -X1, Y1 và Z1 của cơ cấu cắt có thể nhận ra sự thay đổi của dao.
Hệ thống cắt độ tin cậy cao
Trục chính tốc độ cao KAVO của Đức với tốc độ tối đa 60000 vòng quay, có tính năng giám sát điện áp tĩnh ESD và các chức năng phản hồi ứng suất cắt và thay dao tự động.
