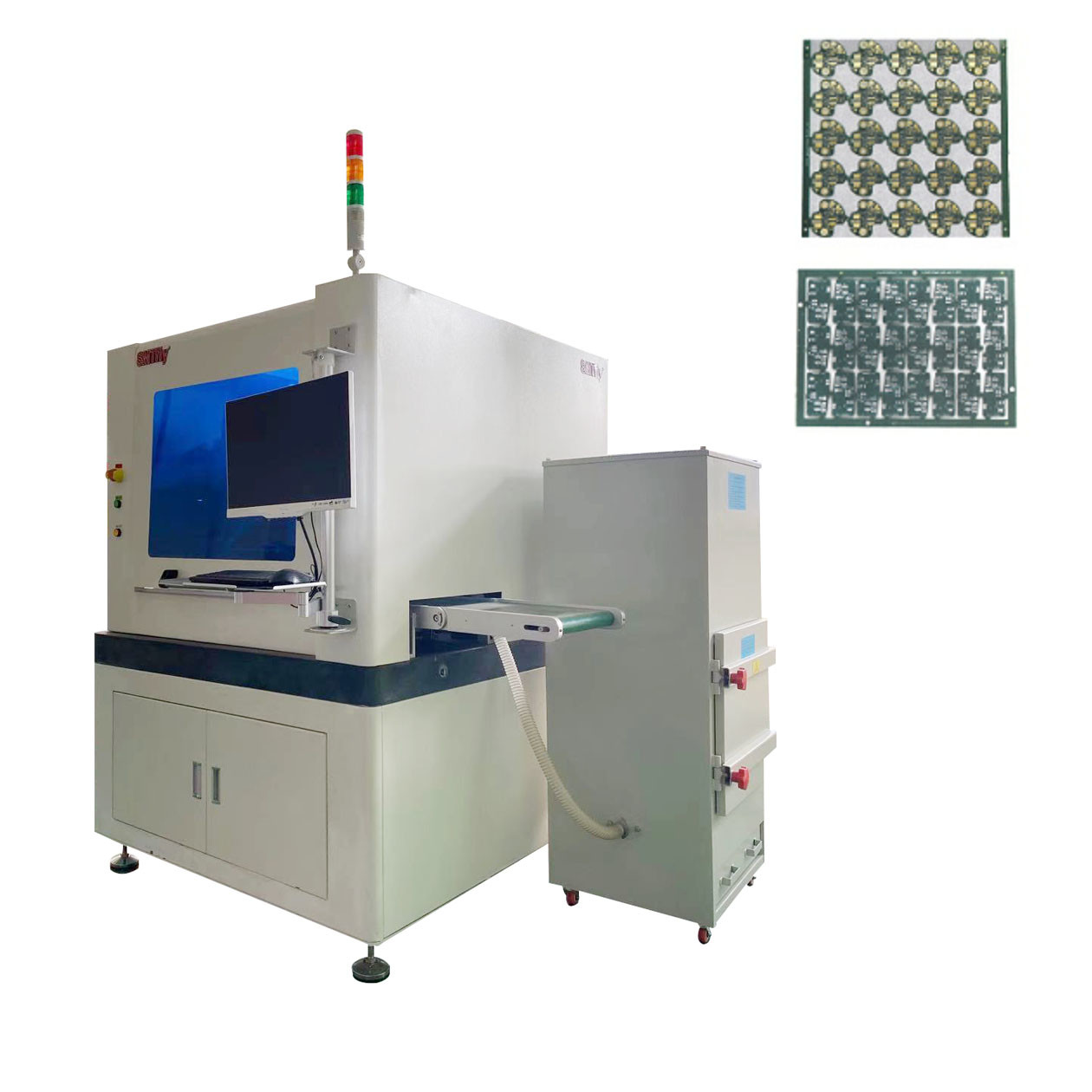

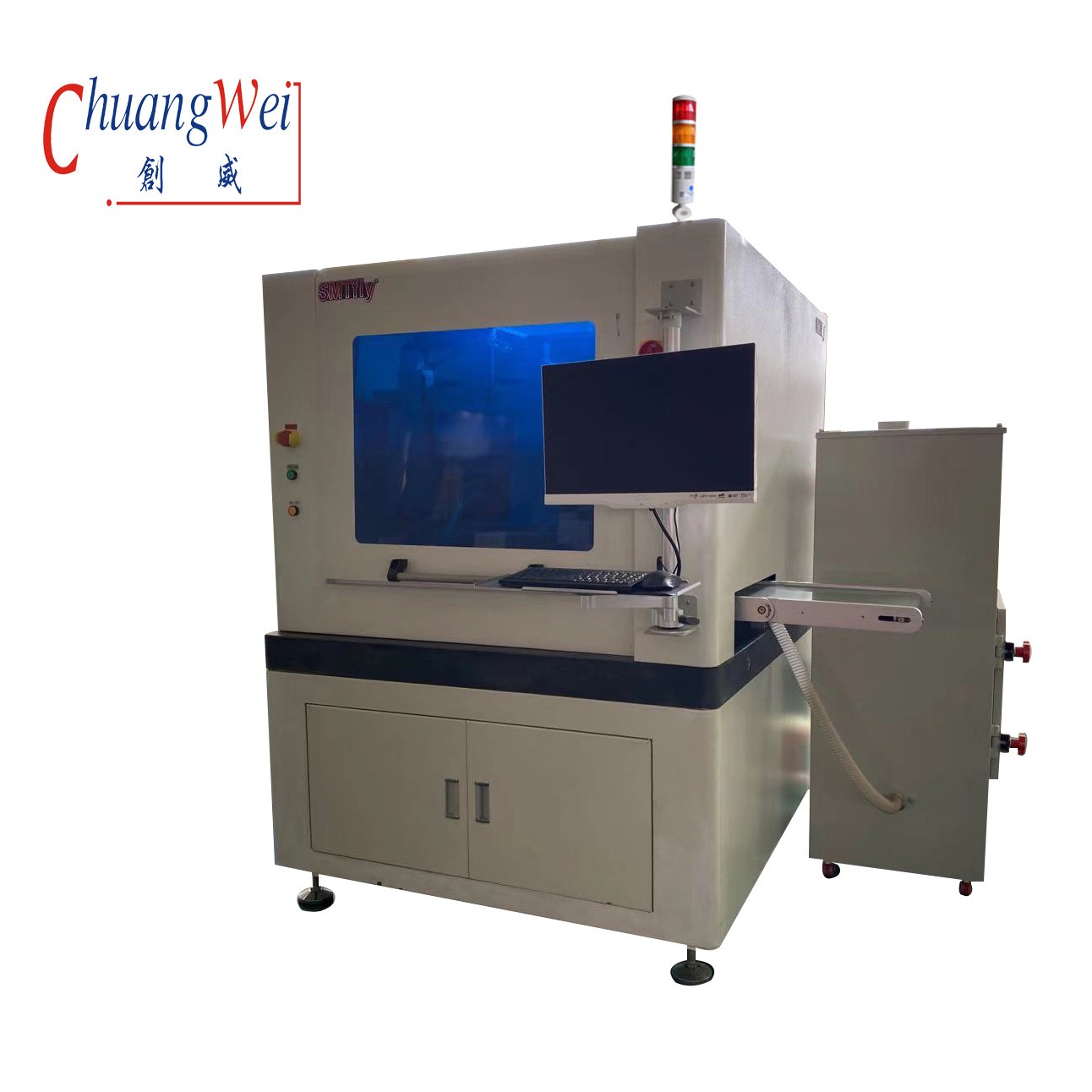

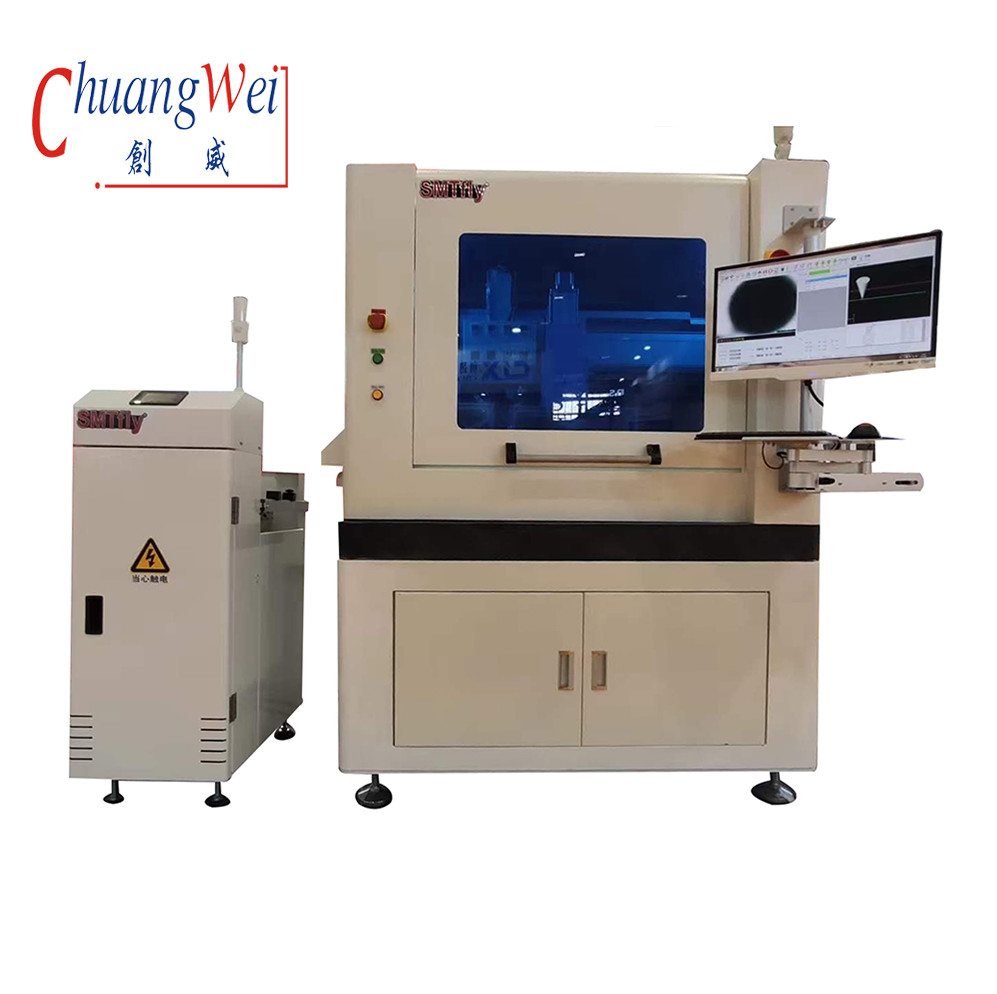

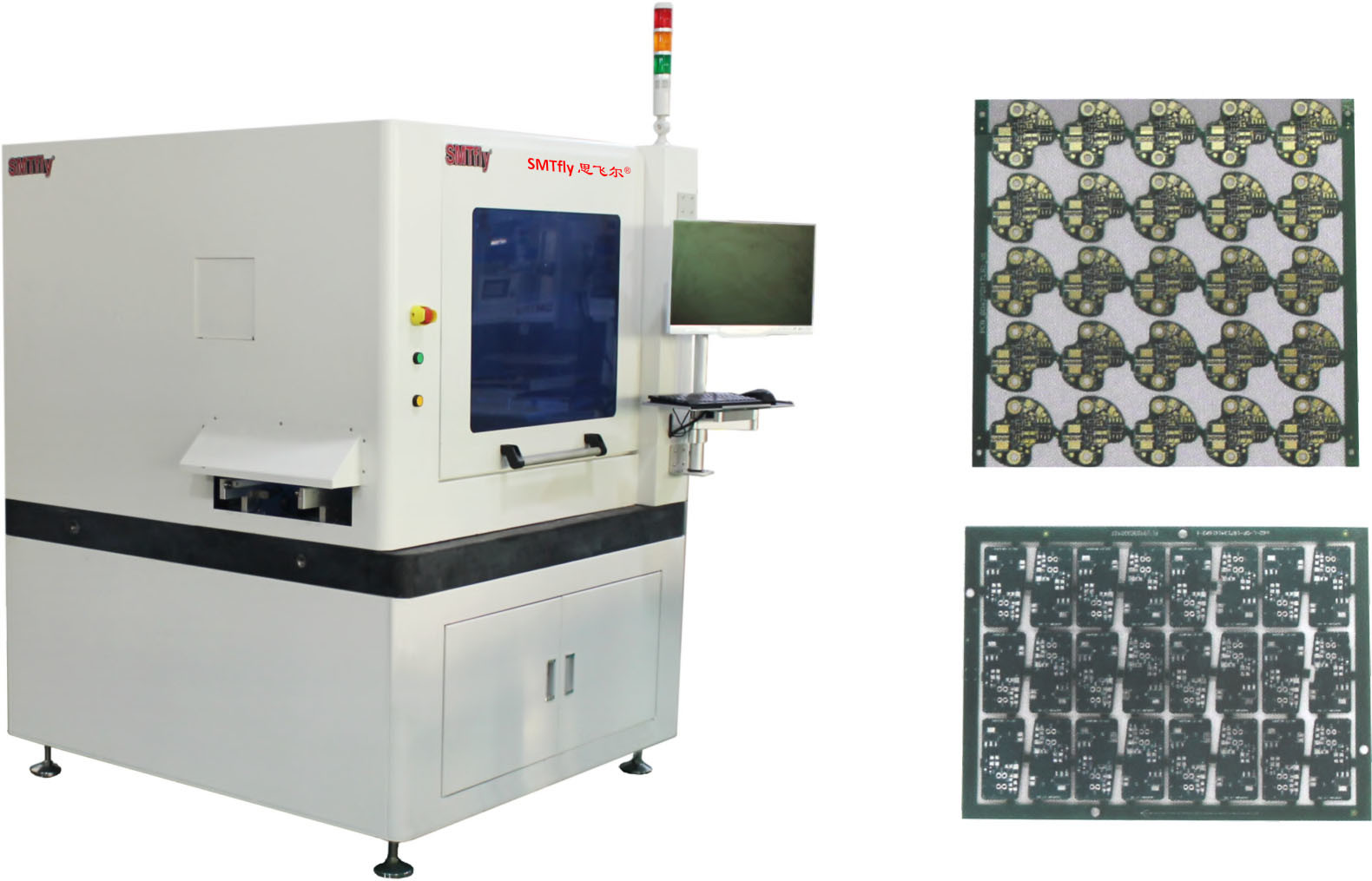

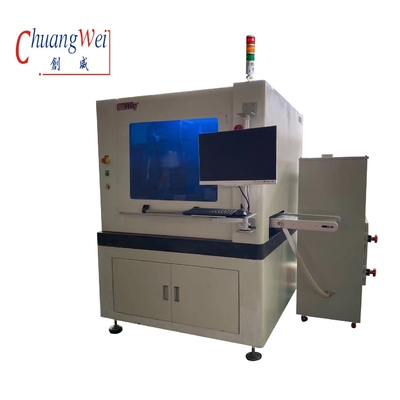

Máy định tuyến PCB trực tuyến hiệu quả cao Đường định tuyến PCB với chức năng kiểm tra lưỡi phá vỡ,CW-F03
Một PCB trực tuyến được sử dụng đặc biệt để cắt các thành phần PCBA (bảng) thành các bộ phận riêng biệt, có cấu trúc gắn trên đường ray mà không cần cắt jig. Nó có thể được đưa vào sản xuất ngay lập tức.Có tính năng giám sát tĩnh ESD, cắt phản hồi căng thẳng, và thay đổi công cụ tự động, nó có thể đạt tốc độ tối đa của 60000 quay.Hệ thống điều khiển được phát triển trên cơ sở hệ thống RM của chúng tôi có thể đảm bảo khách hàng lập trình nhanh chóng và chính xác.
Ưu điểm:
Hệ thống cắt độ tin cậy cao
Đức KAVO trục chính tốc độ cao với tốc độ quay tối đa 60000, có tính năng giám sát điện áp tĩnh ESD và các chức năng phản hồi căng thẳng cắt và thay đổi công cụ tự động.
Hệ thống siêu thị giác:
Một hệ thống hình ảnh máy chính xác bao gồm máy ảnh công nghiệp hình ảnh Đức, Moritex Lens và nguồn ánh sáng cấp độ đo lường; nó
hỗ trợ tất cả các chức năng hiệu chuẩn, bù đắp và định vị máy, có tính ổn định cao và khả năng chống nhiễu.
Đặc điểm:
1. Thay đổi công cụ tự động
2Giám sát ESD
3. cắt giảm phản hồi của chính mình
4Chế độ sản xuất tự động
5Liên kết giữa chức năng thống kê Spc và hệ thống quản lý ERP của khách hàng
6. Có thể được trang bị chức năng chống nổ của máy hút bụi
Chi tiết:
| Mô hình | CW-F03 |
| Kích thước máy | 1000*1200*1533mm |
| Trọng lượng | Khoảng 1900kg |
| Kích thước PCB tối đa | 350*350mm |
| Độ dày PCB | 0.4-6mm |
| Chiều cao truyền tải | 900±50mm |
| Hướng truyền | Bên trái -> Bên phải |
| Tốc độ truyền | 1500mm/s (tối đa) / điều chỉnh |
| Loại đĩa cho ăn | Đường sắt hướng dẫn vận chuyển loại đoạn |
| Điều chỉnh chiều rộng đường ray | Tự động |
| Tín hiệu liên lạc của máy tính trên và dưới | SMEMA |
| Định vị PCB | Máy khóa đường sắt dẫn đường trên và dưới |
| Hệ thống chọn | Hệ thống kẹp xoay 360 °; 2 nhóm vòi hút chân không tối đa, 4 nhóm các đơn vị vận chuyển dây đai ESD / chuyển tiếp bảng lô tối đa |
| Vòng cắt/tốc độ | Đức KAVO, 60.000 vòng/phút |
| Loại làm mát | Nén không khí |
| Giám sát ESD | Vâng. |
| Thay đổi công cụ tự động | Vâng. |
| Giảm phản hồi căng thẳng | Vâng. |
| Kiểm tra lưỡi dao | Vâng. |
| Tốc độ cắt | 1-200mm/s |
| Độ chính xác cắt | ±0,5mm |
| Lặp lại độ chính xác vị trí | ±0,01mm |
| Tốc độ di chuyển phối hợp | 1000mm/s |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô |
| Loại thu gom chất thải | Ra khỏi đường đua. |
| Lập trình quy trình | GERBER nhập bản vẽ / Chương trình chỉnh sửa thông qua hệ thống hình ảnh |
| Cung cấp không khí | 5-8kg/cm2 |
| Nguồn cung cấp điện | AC380V±5%, 50/60Hz, 3KW |
Máy thay dụng cụ tự động
Bộ thay đổi công cụ tiêu chuẩn hỗ trợ ba loại công cụ 3.175mm, mỗi loại có dung lượng tải tối đa là 10. Nó được kết hợp với hệ thống kẹp chính xác và hệ thống nâng; ba trục -X1,Y1 và Z1 của cơ chế cắt có thể nhận ra thay đổi công cụ.
Chứng nhận CE
