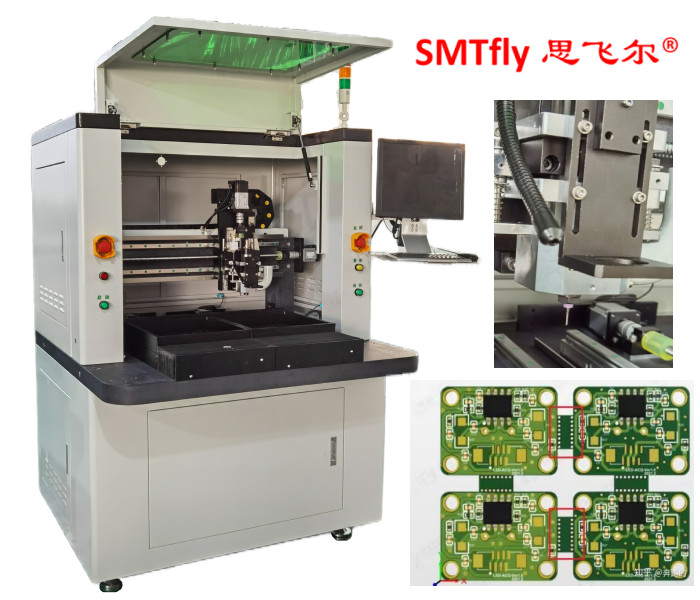

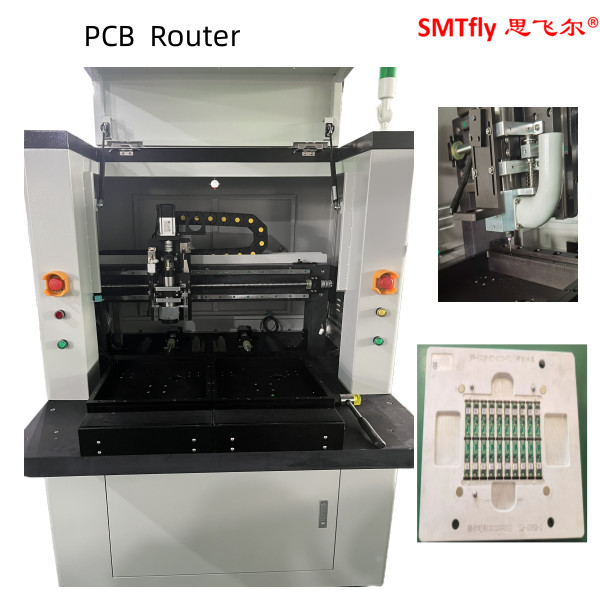

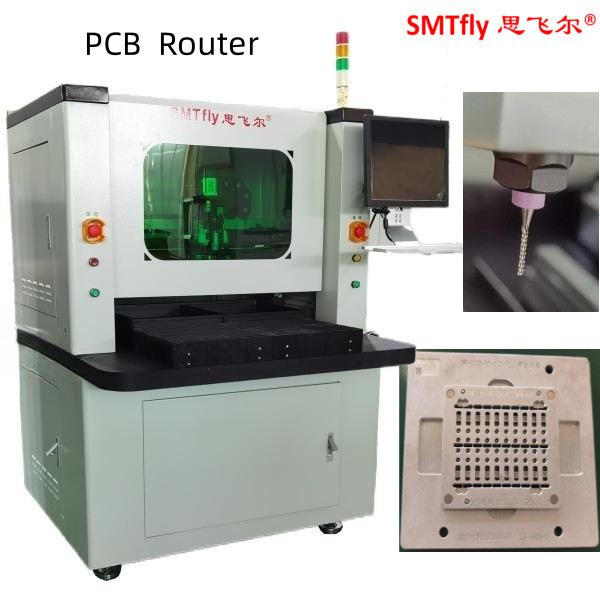

Máy định tuyến PCB PCB cho các khớp mài FR4/CEM/MCPCB
Thông số kỹ thuật của máy cắt PCB:
| Mô hình | CW-F01-S |
| Khu vực làm việc tiêu chuẩn | 350*350mm |
| Sức mạnh | 220V, 4.2KW |
| Khả năng lặp lại của bộ điều khiển | ±0,02mm |
| Nghị quyết | ±0,01mm |
| Định vị bảng | Địa điểm làm việc kép với vật cố định tổ hoặc vật cố định chân |
| Vị trí bảng điều khiển | Đặt bằng lỗ công cụ hoặc cạnh của PCB |
| Chất tải | Hướng dẫn |
| Thả hàng | Hướng dẫn |
| Kích thước bảng | 450*350mm |
| Độ dày bảng | 0.5-3.5mm |

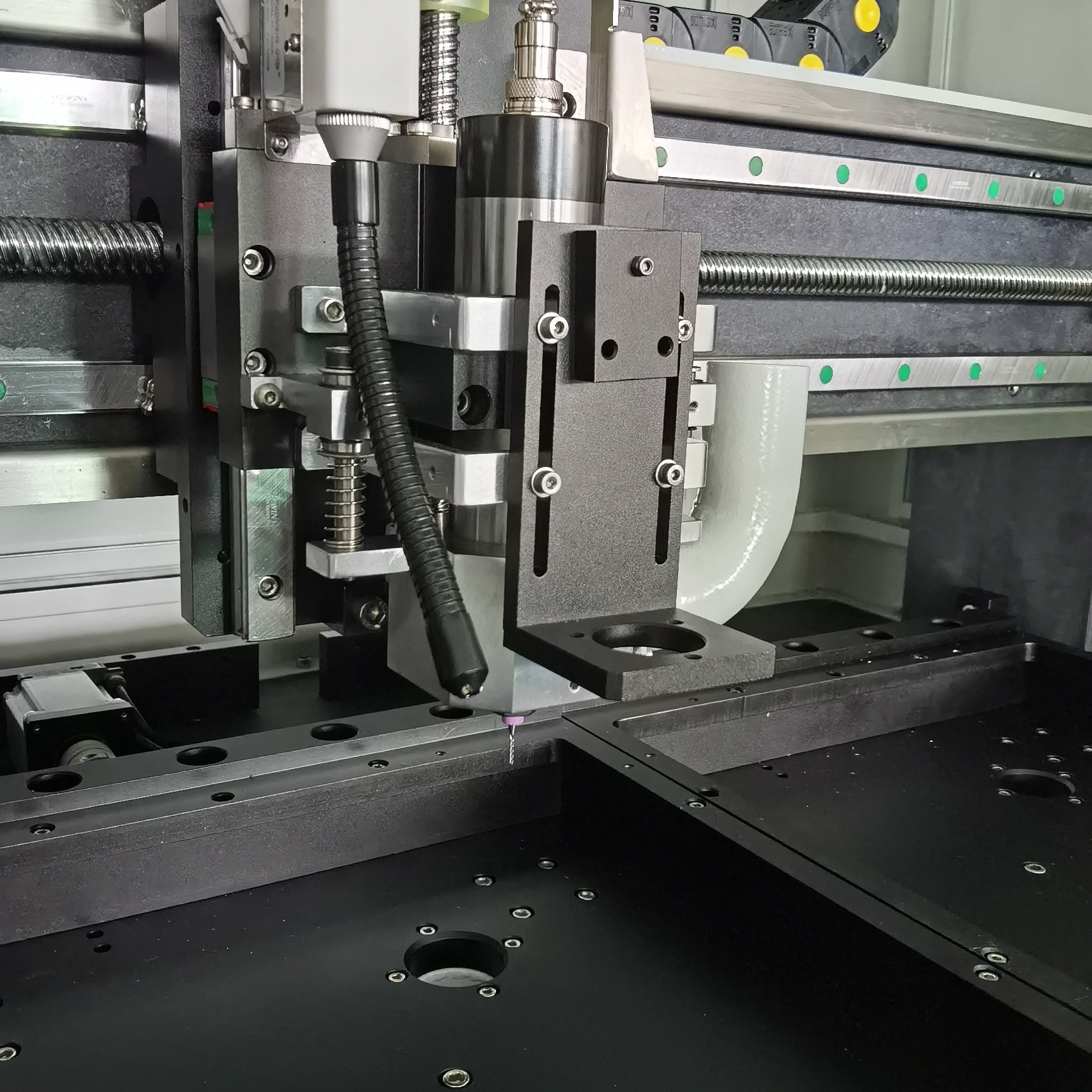

| Động cơ xoắn | 0.5kW Morning Star Spindle |
| Thay đổi công cụ | Hướng dẫn |
| Hệ thống lọc bụi | Máy hút bụi 3KW |
| Hệ thống thị giác | Máy ảnh video CCD độ phân giải cao |
| Lập trình | Hướng dẫn hướng dẫn hướng dẫn hướng dẫn hướng dẫn |
| Chức năng chỉnh sửa | Chế độ chạy khô hỗ trợ tầm nhìn / chạy thử nghiệm |
| Trọng lượng máy | 500kg |
| Kích thước máy | 113*140*108cm |
PCB Depaneler Mô tả:
1Đây là một dòng máy định tuyến mới. Đây là một máy định tuyến độc lập được thiết kế đặc biệt để định tuyến (dépanelize) các bộ sưu tập bảng mạch in (PCBA) vào các bộ sưu tập riêng lẻ.
2Hệ thống tự hào là bộ định tuyến nhanh nhất thế giới với tốc độ chu kỳ 1,5 giây mỗi tab.
3Nó có thể chứa các PCB lớn hơn trong cấu hình hai bảng của nó với kích thước bảng tối đa là 450mm x 350mm.
4Một phần mềm giao diện người dùng đồ họa (GUI) mới cung cấp lập trình "nhìn thấy" thân thiện với người dùng để lập trình trực tuyến nhanh chóng và chính xác.
5Các tệp.Gerber có thể được nhập vào phần mềm để dễ dàng hơn.
Mô tả chức năng:
1.X10 zoom-in hình ảnh làm cho việc lập trình dễ dàng hơn & tăng độ chính xác của thiết lập điểm.
2Hai bàn trượt cung cấp đồng thời chuyển động vào và ra để giảm thời gian chốt để có năng suất tốt hơn.
3.AUTO MARK hệ thống offset.CCD hình ảnh có thể kiểm tra & mô phỏng con đường hoặc định tuyến để giảm lỗi không cần thiết trước khi cắt.
Dịch vụ của chúng tôi
A. Tư vấn trước:cung cấp giải pháp SMT chuyên nghiệp cho toàn bộ dòng;
B. Bảo hành nhà máy: Bảo hành một năm dịch vụ nhà máy;
C. Lắp đặt:Lắp đặt tại chỗ và đưa vào sử dụng,để đảm bảo sản xuất suôn sẻ;
D. Đào tạo kỹ thuật:cung cấp đào tạo chuyên môn từ cấp 1 đến cấp 3;
E. Hỗ trợ kỹ thuật:cung cấp hỗ trợ kỹ thuật 7 ngày * 24 giờ;
F. Nâng cấp phần mềm:cung cấp nâng cấp phần mềm miễn phí suốt đời cho tất cả các sản phẩm.
